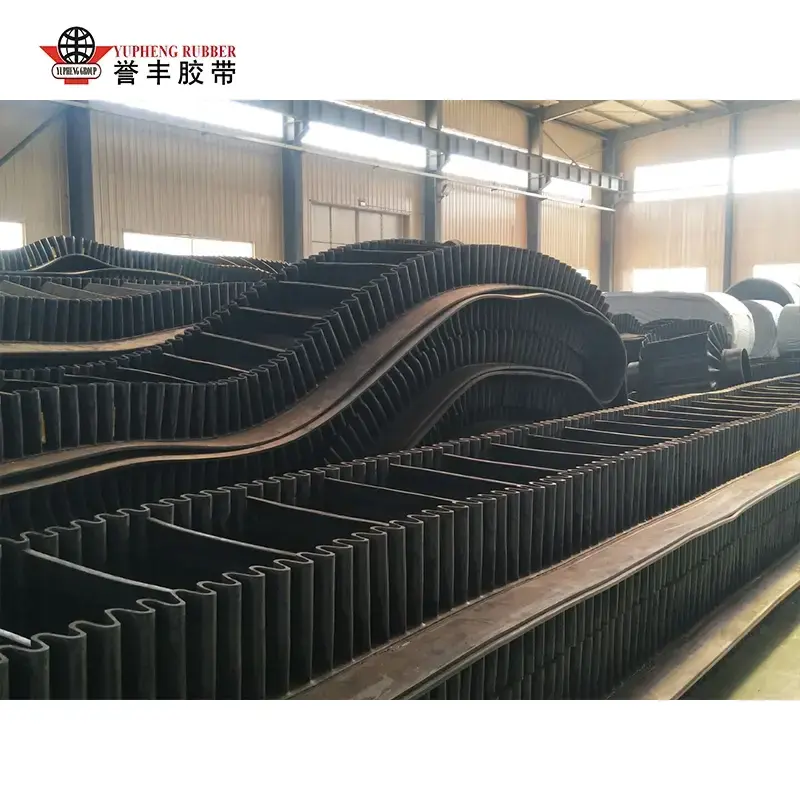

Taśma przenośnikowa z ceną fabryczną i ścianami bocznymi do wydajnego transportu materiałów sypkich
YUFENG Oczyszczony i przenośnik taśmowy ze ścianami bocznymi, znany również jako przenośnik taśmowy z falistymi ściankami bocznymi lub przenośnik taśmowy o stromym kącie, jest przeznaczony do transportu materiałów sypkich, gdzie konwencjonalne płaskie taśmy nie mogą zapewnić wystarczającej wysokości podnoszenia lub zapobiec cofaniu się materiału. Pas składa się z pasa podstawowego, falistych ścian bocznych i poprzecznych bloków, które są zintegrowane poprzez wulkanizację na gorąco.
YUFENG zapewnia konstrukcje wzmocnione tkaniną EP i stalowym kordem dla różnych odległości transportu, ciężarów materiałów i układów instalacji. Dostępne konstrukcje obsługują transport poziomy, pochyły i pionowy, dzięki czemu nadają się do zastosowań w górnictwie, cementowaniu, kruszywach, zbożach, substancjach chemicznych i innych materiałach sypkich.
Klasyfikacja pasów bocznych z tkaniny EP i sznurka stalowego
Taśma przenośnikowa z boczną ścianką z tkaniny EP
Osnowa z tkaniny EP zapewnia dobrą elastyczność, niskie wydłużenie i stabilną wytrzymałość na rozciąganie. Nadaje się do systemów przenośników średnio obciążonych o stosunkowo krótkich lub średnich odległościach transportu, w tym w cementowniach, zakładach przetwórstwa zboża i liniach do produkcji kruszyw.
Taśma przenośnikowa ze ścianą boczną z linką stalową
Osnowa z kordu stalowego zapewnia wyższą wytrzymałość na rozciąganie i mniejsze wydłużenie trwałe niż konstrukcje tkaninowe. Jest przeznaczony do ciężkich zastosowań wymagających większej odległości transportu, wysokości podnoszenia i wydajności materiału, szczególnie w górnictwie i systemach transportu materiałów sypkich na dużą skalę.
| Typ paska | Charakterystyka rdzenia | Obowiązujące warunki pracy |
|---|---|---|
| Pas boczny z tkaniny EP | Elastyczny, o niskim wydłużeniu, ekonomiczny | Transport średnio-krótki i średnio-obciążeniowy |
| Pas boczny z linką stalową | Wysoka wytrzymałość na rozciąganie, bardzo niska rozciągliwość | Transport na duże odległości i przy dużych obciążeniach |
Należy wybrać odpowiednią osnowę w zależności od wysokości podnoszenia, długości taśmy, gęstości materiału, wydajności godzinowej i maksymalnego kąta transportu.

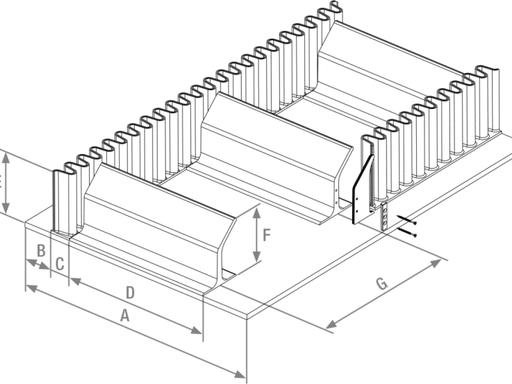

Wysokość ściany bocznej, rodzaj zatrzasku i opcje rozmiaru
Wysokość ściany bocznej
YUFENG dostarcza faliste ściany boczne o wysokości od40 mm do 500 mm, umożliwiając dopasowanie konstrukcji taśmy do różnych objętości materiału i wydajności przenoszenia.

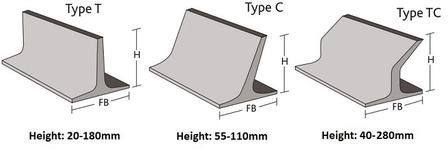

Konfiguracja zatrzasku
Dostępne są konfiguracje bloków T, C i TC. Wysokość zatrzasku można dostosować20 mm do 460 mm, z rozstawem dostosowanym do właściwości materiału i kąta transportu.
Szerokość pasa i klasa osnowy
Dostępne szerokości przenośników taśmowych z listwami i ścianami bocznymi wahają się od300 mm do 2000 mm, z osnową tkaninową EP100–EP1000 i osnową z kordu stalowego ST630–ST2000, dostępną dla różnych wymagań obciążeniowych.
Funkcjonalne typy przenośników taśmowych ze ścianą boczną
Ogólny, odporny na zużycie pas boczny
Standardowa, odporna na zużycie mieszanka gumowa nadaje się do konwencjonalnych materiałów sypkich, takich jak piasek, kruszywo, węgiel i surowce cementowe. Normalny zakres temperatur roboczych wynosi w przybliżeniu-20°C do +60°C.
Ognioodporny, antystatyczny pas boczny
Struktura ta łączy w sobie właściwości ognioodporne i przewodzące dla podziemnych środowisk transportowych, w których ogień i elektryczność statyczna stanowią główne zagrożenie dla bezpieczeństwa. Odpowiednie modele mogą być produkowane zgodnie zMT/T668wymagania.
Pas boczny odporny na wysokie temperatury
Kauczuk żaroodporny na bazie EPDM służy do transportu gorących materiałów, takich jak klinkier cementowy i żużel metalurgiczny. Odpowiednie preparaty wytrzymują temperaturę materiału do ok180°C, w zależności od rzeczywistych warunków pracy.
Odporny na olej pas boczny
Guma osłonowa na bazie NBR zapewnia odporność na oleje mineralne, smary i niektóre media chemiczne, zmniejszając pęcznienie i pękanie gumy w środowiskach pracy zanieczyszczonych olejem.
Pas boczny odporny na niskie temperatury
Elastyczna na zimno mieszanka gumowa utrzymuje elastyczność w zastosowaniach niskotemperaturowych i może być skonfigurowana do zastosowań w transporcie na zewnątrz do temperatury około-40°C, w zależności od konkretnego preparatu.
Pas boczny klasy spożywczej
W zastosowaniach mających kontakt z żywnością można stosować odpowiednie, nietoksyczne i łatwe do czyszczenia materiały do urządzeń transportujących zboża, owoce, warzywa i żywność. Dokładny materiał i certyfikat należy wybrać zgodnie z wymaganiami rynku docelowego i zastosowania.
Dostosowanie strukturalne i funkcjonalne
Wybór tuszy podstawowej
YUFENG oferuje pasy bazowe wzmocnione poliestrową tkaniną EP lub ocynkowanym kordem stalowym, zgodnie z wymaganiami dotyczącymi obciążenia, odległości i podnoszenia.
Dostosowanie wysokości ściany bocznej
Dostępne wysokości ścian bocznych obejmują40, 60, 80, 100, 200, 300, 400 i 500 mm, dostępne są inne wymiary zgodnie z wymaganiami projektu.
Typ zatrzasku i odstępy
Knagi T, C i TC można dobrać w zależności od rozmiaru materiału, kąta przenoszenia i wymaganej nośności.
Funkcjonalna formuła gumy
Odporne na zużycie, trudnopalne, wysokotemperaturowe, olejoodporne i niskotemperaturowe receptury gumowe można konfigurować dla różnych środowisk operacyjnych.
Struktura wzmocnienia
Można dodać wzmocnienie poprzeczne, aby poprawić podparcie pasa podstawy podczas suwu powrotnego, natomiast dodatkowe wzmocnienie poprzeczne z drutu stalowego można skonfigurować pod kątem załadunku materiału o dużej udarności.
Przetwarzanie o stałej długości
YUFENG obsługuje cięcie o stałej długości i niestandardowe wymiary dla kompaktowych urządzeń transportowych i instalacji dostosowanych do konkretnego projektu.
Zintegrowana wulkanizacja i wydajność paska
Jednoczęściowa wulkanizacja na gorąco

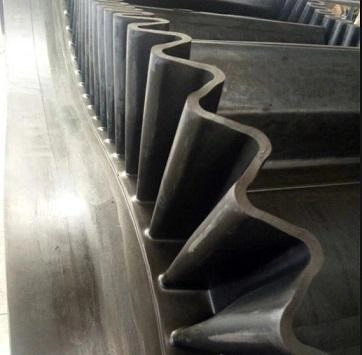

Ściany boczne, zatrzaski i pas podstawowy są integrowane poprzez wulkanizację w wysokiej temperaturze, a nie tylko poprzez klejenie powierzchniowe. Pomaga to zachować integralność strukturalną podczas wielokrotnego zginania i pracy koła pasowego.
Transport pionowy i pod dużym kątem

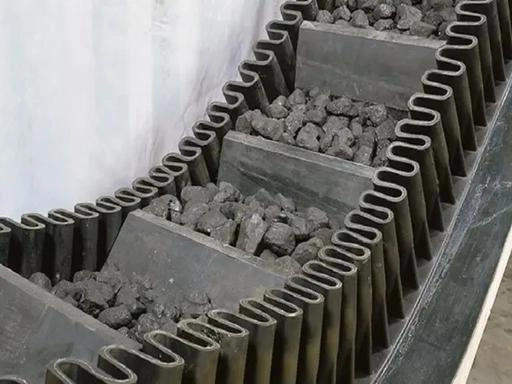

Pofałdowane ściany boczne zawierają materiał po bokach, podczas gdy zatrzaski zapewniają wsparcie poprzeczne. W zależności od konfiguracji systemu i właściwości materiału, taśma może być używana do zastosowań związanych z transportem pod dużym kątem i w pionie.
Zmniejszone cofanie się materiału
Połączenie ścian bocznych i bloków tworzy indywidualne kieszenie materiałowe, pomagając ograniczyć przesuwanie się i rozsypywanie materiału na stromych odcinkach przenośnika.
Elastyczny układ przenośnika

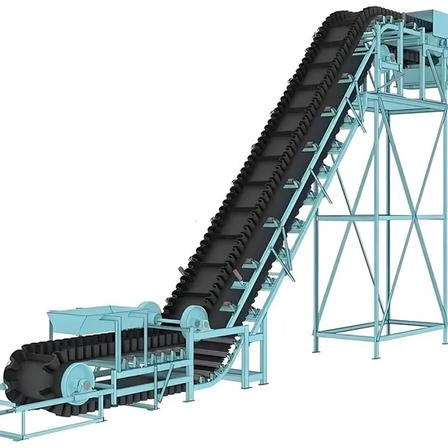

Systemy przenośników ścian bocznych można skonfigurować w układzie poziomym lub nachylonym, typu Z i typu S, co potencjalnie zmniejsza potrzebę pośrednich punktów przenoszenia.
Wybór tuszy dla różnych obciążeń
Konstrukcje EP są na ogół odpowiednie do zastosowań przy średnich obciążeniach, podczas gdy konstrukcje z linkami stalowymi zapewniają wyższą wytrzymałość na rozciąganie w przypadku ciężkich i dłuższych systemów transportowych.
Kontrola surowców i produkcji
Tusza podstawowa
Tkanina EP o dużej wytrzymałości na rozciąganie i linka ze stali ocynkowanej o wysokiej wytrzymałości dobierane są w zależności od wymaganej klasy rozciągania.
Guma ścian bocznych i zatrzasków
W ściankach bocznych i knagach zastosowano elastyczne mieszanki gumowe o dobrej odporności na zmęczenie zginające, aby wytrzymywały wielokrotne ruchy wokół kół pasowych.
Osłona i guma klejąca
Dziewiczy kauczuk naturalny lub funkcjonalny kauczuk syntetyczny, taki jak NBR i EPDM, można wybrać w zależności od wymagań dotyczących zużycia, oleju i temperatury.
Elementy wzmacniające
Wzmocnienia poprzeczne i konstrukcje z drutu stalowego odpornego na rozdarcie można włączyć do specjalnych projektów, w których wymagane jest dodatkowe wsparcie lub odporność na uderzenia.
Każda partia tkaniny, kordu stalowego i materiałów gumowych przed wprowadzeniem do produkcji poddawana jest kontroli rozciągania, zginania i przyczepności.

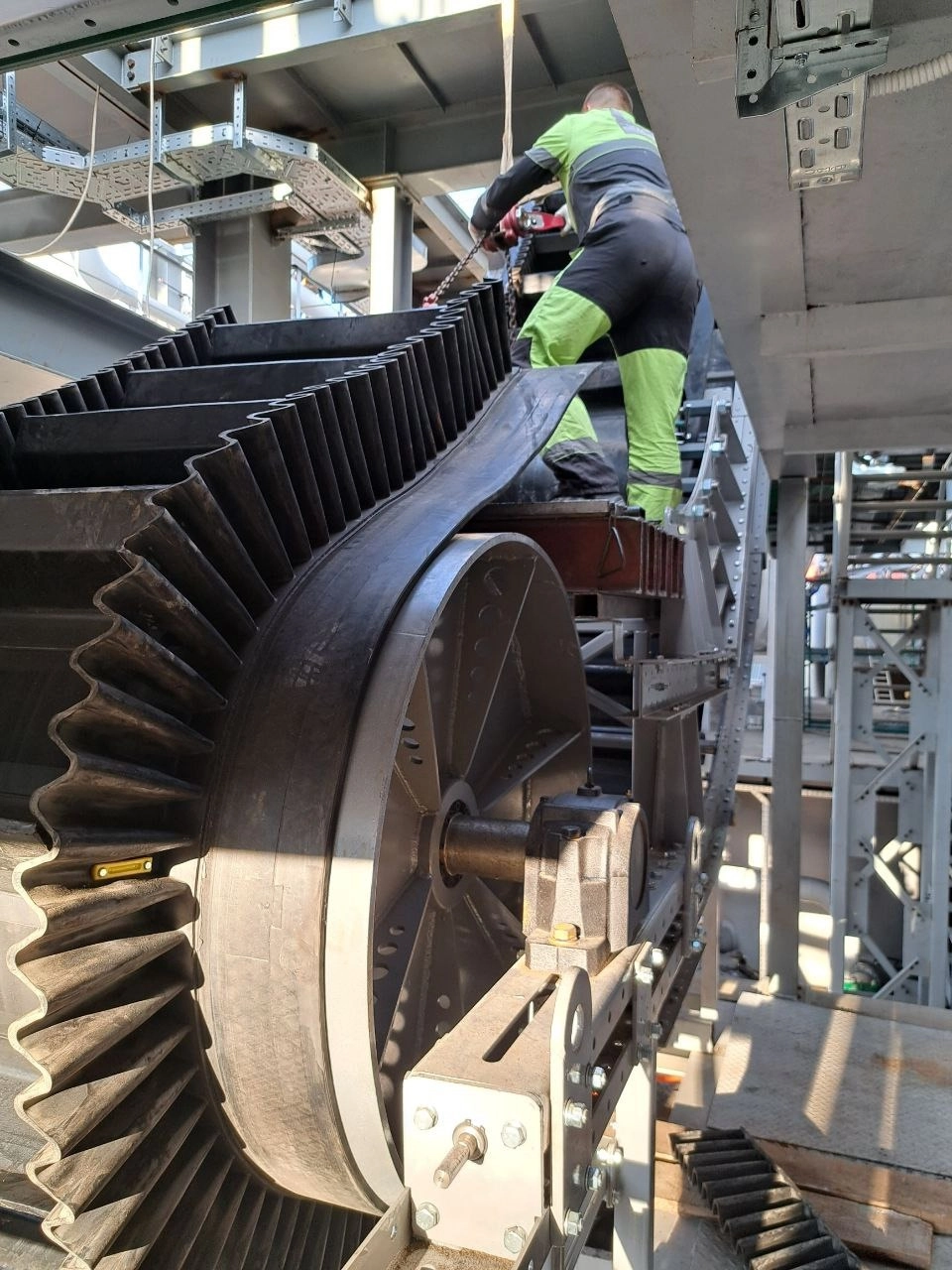

Instalacja, łączenie i konserwacja
Łączenie metodą wulkanizacji na gorąco
W przypadku trwałych połączeń pas podstawowy jest przygotowywany warstwami schodkowymi, a położenie ścian bocznych i zatrzasków jest dokładnie dopasowane. Następnie pomiędzy warstwami taśmy umieszcza się dopasowaną gumę wiążącą przed wulkanizacją w kontrolowanej temperaturze i ciśnieniu.
Naprawa klejenia na zimno
Naprawę klejem na zimno można zastosować w przypadku miejscowych uszkodzeń powierzchni lub konserwacji awaryjnej. Nie jest zalecany jako główne złącze nośne w przypadku długotrwałej pracy w ciężkich warunkach.
Wymagania dotyczące układu przenośnika
Do podparcia paska podczas suwu powrotnego należy zastosować specyficzne dla ściany bocznej koła napinające. Koła napinające udarowe PU należy instalować w pobliżu punktów załadunku, gdzie duże materiały mogą powodować skoncentrowane uderzenia.
Wyrównanie paska
Samonastawne rolki napinające można instalować w odpowiednich odstępach na długich liniach transportowych, aby zmniejszyć odchylenie taśmy i utrzymać stabilną pracę.
Pasujące elementy przenośnika
Seria przenośników taśmowych
YUFENG Przenośnik taśmowy z rowkami i ścianami bocznymi może dostarczyć przenośnik taśmowy z tkaniny, przenośnik taśmowy z linką stalową, przenośnik taśmowy wzorzysty, przenośnik taśmowy z szorstką górą i przenośnik rurowy dla różnych wymagań związanych z transportem.
Seria rolek przenośnika
Pasujące komponenty obejmują rolki korytowe, rolki powrotne, rolki udarowe, rolki wahliwe i dedykowane zespoły rolek przenośnika ze ścianą boczną.
Akcesoria gumowe
Do konserwacji systemów przenośników dostępne są odporne na zużycie arkusze gumy, listwy przypodłogowe przenośników, kleje naprawcze i zestawy łatek wulkanizacyjnych.
Produkty do rurociągów HDPE
Rury wodne HDPE i rury pogłębiarskie HDPE mogą być dostarczane do pomocniczych zastosowań w transporcie wody i szlamu w projektach górniczych.
Dostosowana usługa wsparcia
Wymiary rolek, wysokość ścian bocznych, konfigurację bloku, szerokość pasa i skład gumy można dostosować zgodnie z rysunkami technicznymi i warunkami pracy.
Normy i Dokumentacja Jakościowa
Standardy produkcyjne
Taśmy przenośnikowe o ściankach bocznych YUFENG produkowane są w odniesieniu doISO 14890, DIN 22102 i GB/T 7984wymagania. Można zastosować konstrukcje bazowe z linkami stalowymiDIN22131, natomiast odpowiednie podziemne modele trudnopalne mogą być produkowane zgodnie zMT/T668.
Certyfikaty jakości i raporty
Dostępna dokumentacja może obejmowaćCertyfikat zarządzania jakością ISO 9001, dokumentacja CE, raporty z testów SGS, dokumentacja bezpieczeństwa kopalni węgla i raporty z fabrycznych testów zmęczenia zginającego, w zależności od konfiguracji produktu i rynku docelowego.
Podstawowe wskaźniki wydajności
| Element wydajności | Standardowe wymagania | Norma testowa |
|---|---|---|
| Wydłużenie przy zerwaniu osnowy EP | ≥300% | ISO6259 |
| Wytrzymałość na odrywanie międzywarstwowe | ≥12 N/mm | ISO2411 |
| Trwałe wydłużenie pod obciążeniem znamionowym | ≤2,5% | DIN22102 |
| Pokrywa utratę gumy na skutek ścierania | ≤0,8 cm³/1,61 km | ISO4649 |
| Siła przyczepności korzeni ścian bocznych | Brak separacji po 10 000 cykli zginania | Fabryczna próba zginania |
Pakowanie i przechowywanie

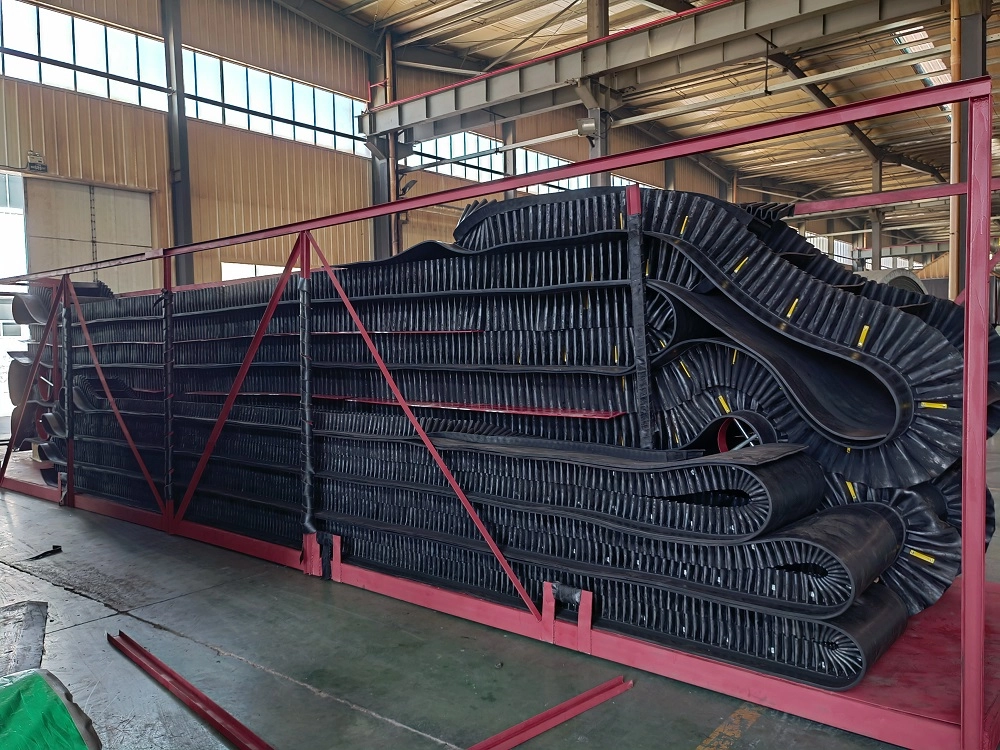

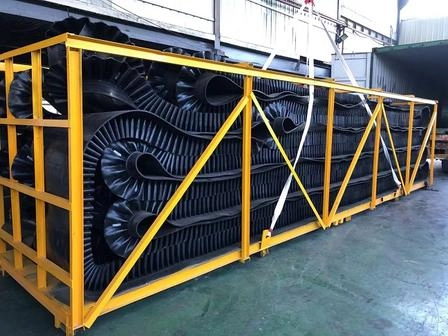

Pasy o średniej i małej szerokości
Pasy o szerokości około 300–1000 mm można zabezpieczyć specjalnymi wspornikami z metalowej ramy, aby chronić faliste ściany boczne podczas transportu.
Pasy z linką stalową o dużej szerokości
Ciężkie pasy boczne o szerokości około 1200–2000 mm można zabezpieczyć wzmocnionymi stalowymi taśmami i drewnianymi paletami do transportu kontenerowego.
Wytnij sekcje paska
Krótkie, niestandardowe sekcje są oddzielnie chronione pianką lub innymi materiałami amortyzującymi, aby zmniejszyć kolizję knag i ścian bocznych podczas transportu.
Wymagania dotyczące przechowywania
Przechowuj pasy poziomo w suchym magazynie i unikaj długotrwałego narażenia na bezpośrednie działanie promieni słonecznych, rozpuszczalników chemicznych i innych warunków, które mogą przyspieszyć starzenie się gumy.
Jak poprosić o wycenę przenośnika taśmowego przyściennego
- Korpus podstawowy: kord EP lub stalowy
- Szerokość paska
- Wysokość ściany bocznej
- Rodzaj i wysokość zatrzasku
- Maksymalny kąt przenoszenia
- Rodzaj materiału i wielkość bryły
- Temperatura materiału i czynnik roboczy
- Odległość transportu i wysokość podnoszenia
- Wymagana ilość
- Port docelowy
Inżynierowie techniczni YUFENG mogą wykorzystać te parametry do określenia odpowiedniego gatunku osnowy, konfiguracji ścian bocznych i struktury bloku dla systemu przenośnikowego.
