Rolka napinająca o wysokiej wydajności do systemów przenośników taśmowych

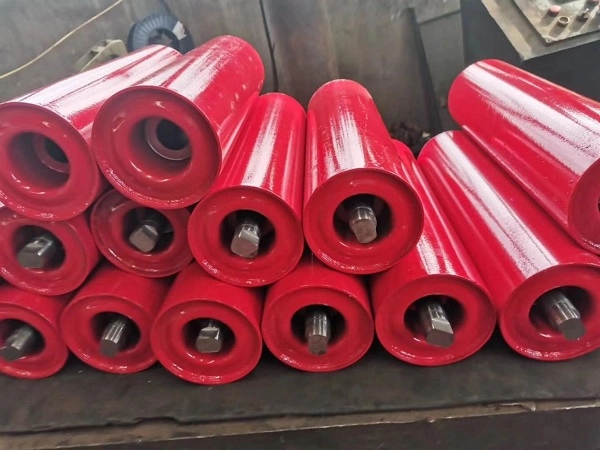

YUFENG Przenoszenie rolki napinającej, znany również jako rolka nośna koryta lub koło napinające przenośnika, jest głównym elementem nośnym instalowanym w górnej części przenośnika taśmowego przenoszącego materiał. Podtrzymuje załadowany przenośnik taśmowy, utrzymuje zaprojektowany profil koryta, zmniejsza zwis taśmy i pomaga utrzymać wyśrodkowanie materiałów sypkich podczas ciągłego transportu.
Koło napinające nośne składa się z płaszcza rolki ze stali lub HDPE, pełnego wału, precyzyjnego łożyska poprzecznego i wielowarstwowego systemu uszczelnień. YUFENG dostarcza krążniki napinające ze stali węglowej, ocynkowanej, HDPE, otuliny PU, wahliwe i spiralne do zastosowań w górnictwie, cementowni, portach, energetyce cieplnej, przemyśle chemicznym i innych zastosowaniach związanych z transportem masowym.
Dostępne średnice rolek to 76, 89, 108, 114, 133, 168, 194 i 219 mm, przy czym długość rolki, grubość ścianki, konfiguracja łożysk i obróbka powierzchni można dostosować do rysunków przenośnika i warunków pracy.
Typy według materiału powłoki
Koło napinające ze stali węglowej
Koła napinające nośne ze stali węglowej zapewniają wysoką nośność, wytrzymałość konstrukcyjną i odporność na uderzenia w konwencjonalnych systemach przenośników o dużej wytrzymałości. Nadają się do zastosowań w górnictwie, cementowniach, elektrowniach cieplnych, kruszywach i innych zastosowaniach związanych z transportem materiałów sypkich.

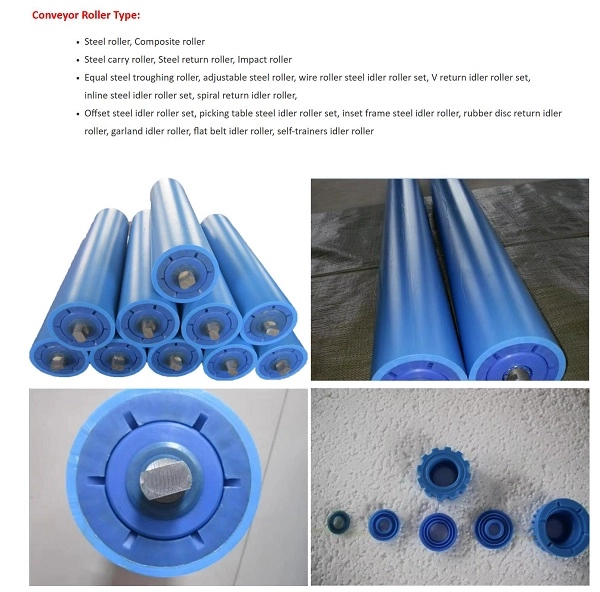

Koło napinające z HDPE
W rolkach napinających nośnych z HDPE zastosowano powłokę z polietylenu o dużej gęstości, która nie rdzewieje jak konwencjonalne rolki stalowe. Zapewniają odporność na wilgoć, mgłę solną oraz wybrane media kwasowe i zasadowe, dzięki czemu nadają się do stosowania w portach przybrzeżnych, zakładach chemicznych i wilgotnych środowiskach górnictwa odkrywkowego.
Koło napinające z otuliną PU
W rolkach napinających z otuliną PU zastosowano elastyczną warstwę zewnętrzną z poliuretanu, która pochłania część uderzenia materiału w obszarach obciążonych dużym spadkiem. Nadają się szczególnie do sekcji zasilania kruszarki, gdzie duże lub ostre materiały mogą powodować skoncentrowany wpływ na taśmę przenośnika.
| Typ rolki | Charakterystyka rdzenia | Obowiązujące warunki pracy |
|---|---|---|
| Koło napinające ze stali węglowej | Wysoka nośność, duża odporność na uderzenia i stabilny koszt | Górnictwo, cementownie, energetyka cieplna i transport ciężkich ładunków masowych |
| Koło napinające z HDPE | Nierdzewny, odporny na kwasy i zasady, niski poziom hałasu podczas pracy | Porty przybrzeżne, zakłady chemiczne i środowiska wilgotnej mgły solnej |
| Koło napinające z otuliną PU | Elastyczna warstwa zewnętrzna pochłaniająca uderzenia i chroniąca pasek | Sekcje podawania kruszarki i sekcje wykrawania o dużej udarności |
Konfiguracje dla różnych sekcji przenośnika

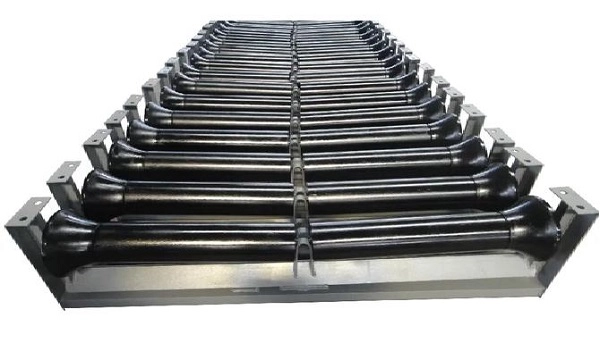

Rolka napinająca koryta
Układ koryt trójrolkowych jest najpowszechniej stosowaną konfiguracją krążnika nośnego dla górnej części obciążonej przenośnika taśmowego. Dostępne kąty rynny wynoszą 30°, 35° i 45°, co pozwala taśmie utworzyć głębszą rynnę nośną i zwiększyć jej efektywną zdolność utrzymywania materiału.
Rolka napinacza przenosząca uderzenia z PU
Pierścienie zderzakowe z PU są owinięte wokół korpusu rolki, aby zmniejszyć uderzenia powstające, gdy na przenośnik spadają duże grudki. Wałek jest zwykle instalowany wokół kruszarki i innych punktów załadunku o dużym spadku, aby zmniejszyć uszkodzenia przenośnika taśmowego.
Samonastawna rolka prowadząca napinacza
Samonastawne koło napinające nośne jest wyposażone w pionowe rolki prowadzące, które pomagają skorygować odchylenie pasa podczas pracy. Stosowany jest na dalekobieżnych liniach przenośników, gdzie prowadzenie taśmy jest ważne ze względu na zmniejszenie zużycia krawędzi, wycieków materiału i niestabilnego transportu.
Ocynkowana, antykorozyjna rolka prowadząca napinacza
Płaszcz walca został poddany obróbce powierzchniowej cynkowanej ogniowo w celu poprawy odporności na wilgoć i korozję atmosferyczną. Ta konfiguracja jest odpowiednia dla zewnętrznych składowisk, magazynowania materiałów i systemów transportowych narażonych na działanie wilgoci.
Rolka napinająca z antykorozyjną powłoką HDPE
Powłoka HDPE zapewnia niemetalową powierzchnię, która zapobiega konwencjonalnej rdzy stalowej i zapewnia odporność na wybrane środowiska korozyjne. Nadaje się do nabrzeży przybrzeżnych, zakładów chemicznych i innych miejsc, gdzie mgła solna lub narażenie na działanie środków chemicznych może skrócić żywotność zwykłych rolek stalowych.
Spiralna rolka napinająca zapobiegająca przywieraniu
Spiralna powierzchnia wykorzystuje spiralną, wypukłą strukturę, która pomaga usuwać lepką glinę, mokry piasek i inny materiał przylegający do taśmy przenośnika. Taka konstrukcja pomaga zmniejszyć gromadzenie się materiału wokół rolki i może zmniejszyć ryzyko zablokowania rolki w mokrych warunkach transportu.
Dane techniczne
Średnica rolki
YUFENG zapewnia standardowe średnice zewnętrzne 76, 89, 108, 114, 133, 168, 194 i 219 mm. Odpowiednią średnicę należy dobrać w zależności od szerokości taśmy, prędkości taśmy, obciążenia i konstrukcji przenośnika.
Dopasowana szerokość taśmy przenośnika
Asortyment krążników nośnych można dopasować do taśm przenośnikowych o szerokości około 500–2400 mm. Długość rolek i wymiary wału można dostosować do ramy przenośnika i wspornika nośnego.
Kompatybilność z ramą przenośnika
Produkty YUFENG z rolkami napinającymi są zaprojektowane pod kątem kompatybilności z popularnymi układami ram przenośników typu DTII, TD75 i CEMA. Dokładne wymiary należy potwierdzić na podstawie istniejącego rysunku ramy klienta przed produkcją masową.
Kompatybilność z paskiem
Rolki można dopasować do przenośników taśmowych z tkaniny, przenośników taśmowych z linkami stalowymi, przenośników taśmowych ze ścianami bocznymi i przenośników rurowych, zgodnie z ich wymaganiami konstrukcyjnymi i szerokością pasa.
Opcje materiału i obróbki powierzchni
Materiał powłoki rolki
Dostępne materiały powłoki obejmują stal węglową Q235, HDPE i stal nierdzewną 304. Stal węglowa jest przeznaczona do ogólnych zastosowań przy dużych obciążeniach, HDPE do środowisk wrażliwych na korozję, a stal nierdzewna do zastosowań wymagających zwiększonej odporności na korozję.
Obróbka powierzchniowa
Opcje powierzchni obejmują elektrostatyczne malowanie proszkowe, cynkowanie ogniowe i pełną otulinę PU. Należy wybrać odpowiednią obróbkę w zależności od wilgotności, korozji, uderzenia i właściwości materiału.
Konfiguracja łożyska
YUFENG może dostarczyć krajowe łożyska precyzyjne lub importowane łożyska luzowe SKF i FAG C3 zgodnie z wymaganiami operacyjnymi i specyfikacją projektu.
Struktura uszczelniająca
Podwójne lub potrójne kompozytowe konstrukcje uszczelniające można skonfigurować przy użyciu wielokanałowych nylonowych uszczelek labiryntowych i gumowych uszczelek kontaktowych, aby ograniczyć przedostawanie się kurzu i wody do wnęki łożyska.
Specjalne warunki pracy
Specjalne konfiguracje, takie jak ognioodporne i antystatyczne rolki nośne dla górnictwa podziemnego lub rolki odporne na niskie temperatury dla północnych kopalń odkrywkowych, można omówić w zależności od zastosowania.
Akcesoria pomocnicze
Pasujące wsporniki nośne koła pasowego i ramy nośne przenośnika mogą być dostarczone zgodnie z wymiarami rolek i konstrukcją ramy przenośnika.

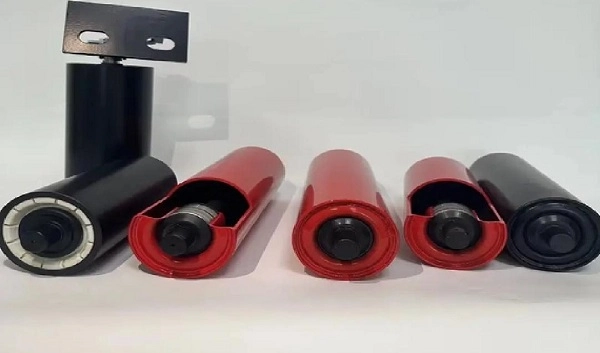

Struktura i surowce
Obudowa rolkowa
W standardowych rolkach stalowych zastosowano rurę stalową ERW o wysokiej częstotliwości Q235, natomiast w wersjach HDPE zastosowano dziewiczy materiał HDPE. Wymiary skorupy i grubość ścianki można dostosować do wymaganego obciążenia i długości rolek.
Wałek rolkowy
W wale rolkowym zastosowano ciągnioną na zimno litą okrągłą stal 45 #, zapewniającą odporność na zginanie przy ciągłym obciążeniu promieniowym i osiowym. Średnicę wału i konfigurację końcówek można dopasować do wspornika nośnego.
Łożysko
W zespole obrotowym zastosowano łożyska kulkowe zwykłe z luzem C3. Wybór łożyska wpływa na opór pracy, wzrost temperatury, żywotność i przydatność do ciągłej pracy przenośnika.
Elementy uszczelniające
System uszczelniający wykorzystuje nylonowe komponenty labiryntowe o wysokiej wytrzymałości wraz z odpornymi na warunki atmosferyczne pierścieniami uszczelniającymi z kauczuku nitrylowego. Wielostopniowa konstrukcja pomaga zmniejszyć zanieczyszczenie komory łożyska kurzem i wodą.
Kontrola przychodzącego materiału
Przed montażem pobierane są próbki rur stalowych, wałów i łożysk oraz sprawdzane pod kątem odpowiednich wymagań dotyczących wymiarów i wydajności. Materiały, które nie spełniają kryteriów kontroli fabrycznej, nie są dopuszczone do produkcji.
Wydajność
Koła napinające nośne działają w sposób ciągły podczas pracy przenośnika, dlatego opór obrotowy, koncentryczność, ochrona łożysk i nośność statyczna są ważnymi wskaźnikami przy wyborze rolek. YUFENG kontroluje dokładność obróbki i montażu, aby utrzymać stabilną wydajność pracy.
| Element wydajności | Standardowe wymagania | Norma testowa |
|---|---|---|
| Współczynnik oporu rotacyjnego | ≤0,008 | ISO15365 |
| Stopień ochrony przed kurzem i wodą | IP65 | Standard testu IP |
| Znamionowy okres użytkowania obciążenia | ≥30 000 godzin pracy | Fabryczny test przyspieszonego starzenia |
| Koncentryczność skorupy rolki | ≤0,5 mm | Test wskaźnika zegarowego |
| Trwałość przeciwdziałająca starzeniu się łożyska | ≥500-godzinny test starzenia w wysokiej temperaturze | Wewnętrzny test laboratoryjny |
| Nośność statyczna osiowa | 1,5-krotne obciążenie znamionowe bez deformacji | Próba ciśnienia statycznego |
Rzeczywista żywotność i obciążenie zależą od średnicy rolki, grubości panewki, konfiguracji łożyska, prędkości taśmy, obciążenia materiału, środowiska pracy i warunków konserwacji.
Standardy jakości
Standardy branżowe dotyczące przenośników
Rolki YUFENG są produkowane zgodnie z wymaganiami CEMA, GB/T 10595 i ISO 15365 dotyczącymi urządzeń przenośnikowych i wydajności rolek.
Wymagania dotyczące bezpieczeństwa i eksportu
Odpowiednie konfiguracje walców kopalnianych pod ziemią mogą być dostarczone zgodnie z odpowiednimi wymaganiami bezpieczeństwa kopalni. Zamówienia eksportowe mogą być poparte odpowiednią dokumentacją kontroli CE i SGS w zależności od wybranego produktu i rynku docelowego.
Dokumentacja jakości
Dostępna dokumentacja może obejmować certyfikat zarządzania jakością ISO9001, dokumentację eksportową CE, raporty z kontroli surowców SGS, dokumentację testów bezpieczeństwa w kopalniach węgla oraz raporty z testów odporności na rotację fabryki i okresu użytkowania.

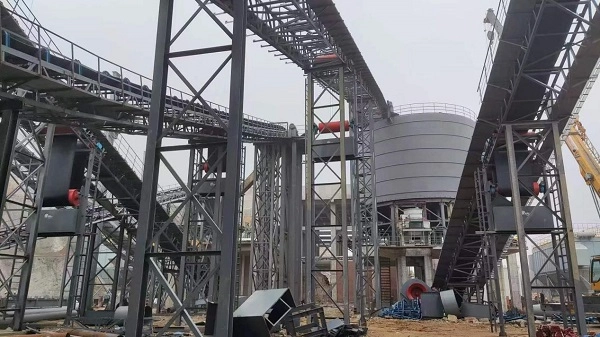

Instalacja i przenoszenie Wymiana koła pasowego
Instalacja nowej ramy przenośnika
Wspornik nośny koła pasowego mocuje się w pierwszej kolejności do ramy przenośnika zgodnie z zaprojektowanym rozstawem. Obydwa końce wałka nawojowego są wyrównane z otworami montażowymi wspornika i zabezpieczone określonymi kołkami lub śrubami, a następnie ręcznie sprawdzane są obroty, aby potwierdzić płynność działania.
Wymiana zużytego koła napinającego nośnego
Przed konserwacją przenośnik należy zatrzymać i odłączyć od zasilania. Po usunięciu elementów mocujących wał, uszkodzone koło pasowe nośne można zdemontować i wymienić na nową rolkę. Przed ponownym uruchomieniem przenośnika należy sprawdzić obrót i ustawienie taśmy.
Samonastawne położenie koła pasowego
Na dalekobieżnych liniach transportowych można instalować wahliwe krążniki nośne w odpowiednich odstępach, sugerowanych w przybliżeniu 80–100 m, zgodnie z dostarczoną konfiguracją i warunkami pracy.
Układ koła pasowego udarowego
W przypadku punktów podawania kruszarki, w odległości około 5 m od punktu zaślepiania można umieścić około trzech do pięciu grup otulinowych kół napinających z PU, przenoszących uderzenia, w celu rozłożenia uderzenia materiału i ochrony przenośnika taśmowego.
Pasujące produkty systemów przenośników
Seria przenośników taśmowych
YUFENG może dostarczyć przenośnik taśmowy z tkaniny, przenośnik taśmowy z linką stalową, przenośnik taśmowy ze ścianami bocznymi, przenośnik rurowy, przenośnik taśmowy wzorzysty i przenośnik taśmowy z szorstką górą do różnych zastosowań w transporcie luzem.
Akcesoria do rolek
Produkty pomocnicze obejmują wsporniki korytowe, udarowe, samonastawne i zwrotne koła pasowego luźnego, stojaki wsporcze i inne elementy do montażu rolek.
Akcesoria gumowe
Do montażu i konserwacji przenośników dostępne są odporne na zużycie arkusze gumy, gumowe listwy przypodłogowe przenośników, kleje do napraw wulkanizacyjnych i zestawy łatek.
Seria rurociągów HDPE
Rura wodna HDPE i rura pogłębiająca HDPE mogą być dostarczane do pomocniczego transportu płynów w projektach górniczych i przemysłowych.
Przetwarzanie niestandardowe
Średnicę rolki, grubość ścianki płaszcza, wymiary wału, strukturę uszczelnienia i inne parametry można dostosować zgodnie z rysunkami klienta i specyficznymi warunkami pracy.

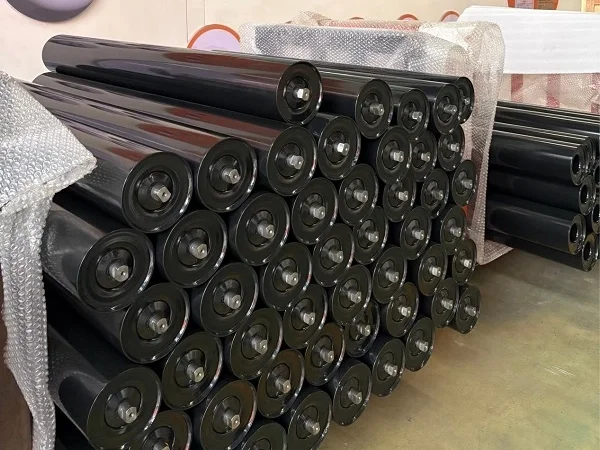

Pakowanie i przechowywanie
Rolki o małej średnicy
Koła napinające o średnicy 76, 89 i 108 mm można wiązać drutem stalowym, zabezpieczać plastikowymi nakładkami na obu końcach wału i pakować w solidne drewniane skrzynie do transportu międzynarodowego.
Rolki o dużej średnicy
Ciężkie krążniki nośne o średnicach 168, 194 i 219 mm można układać na drewnianych paletach, owinąć ochronną folią z tworzywa sztucznego i zabezpieczyć do transportu w kontenerze.
Koła napinające HDPE
Rolki HDPE można oddzielić materiałami amortyzującymi, aby ograniczyć kolizje powierzchni, zarysowania i deformacje podczas załadunku i rozładunku.
Warunki przechowywania
Rolki należy składować poziomo na paletach o zalecanej wysokości składowania nie większej niż 1,2 m. Podczas przechowywania na zewnątrz należy stosować wodoodporne pokrycia i należy unikać długotrwałego narażenia na działanie wody deszczowej.
Jak wybrać odpowiednią rolkę napinającą do przenoszenia
Szerokość taśmy przenośnika
Podaj szerokość taśmy przenośnika i istniejące wymiary ramy, aby można było potwierdzić odpowiednią długość rolki, wymiary wału i konfigurację wspornika.
Średnica i typ rolki
Wybierz średnicę zewnętrzną i konstrukcję w zależności od prędkości taśmy, obciążenia materiału, przekroju przenośnika i warunków uderzenia. Koła napinające korytowe, udarowe i samonastawne pełnią różne funkcje w systemie przenośników.
Środowisko pracy
Podaj informacje na temat wilgotności, mgły solnej, narażenia chemicznego, użytkowania na zewnątrz, temperatury i właściwości materiału. To określa, czy bardziej odpowiednia jest stal węglowa, stal ocynkowana, HDPE, stal nierdzewna czy otulina PU.
Rozmiar bryły materiału i wpływ
Duże lub ostre materiały sypkie mogą wymagać krążników napinających z PU wokół punktów załadunku, podczas gdy w konwencjonalnym transporcie materiałów można stosować standardowe krążniki napinające ze stali węglowej.
Poproś o wycenę nośnej rolki napinającej
Wymagane parametry techniczne
Aby uzyskać dokładną wycenę fabryczną, należy podać dopasowaną szerokość taśmy przenośnika, zewnętrzną średnicę rolki, typ nośnego koła pasowego, środowisko pracy, charakterystykę materiału, całkowitą wielkość zamówienia i port docelowy.
Inżynierowie techniczni YUFENG mogą ocenić odpowiednią średnicę rolki, materiał powłoki, łożysko, konstrukcję uszczelniającą i wspornik nośny zgodnie z wymaganiami systemu przenośników.
