Fabryczne rolki przenośnika Direct o dużej nośności i płynnym obrocie

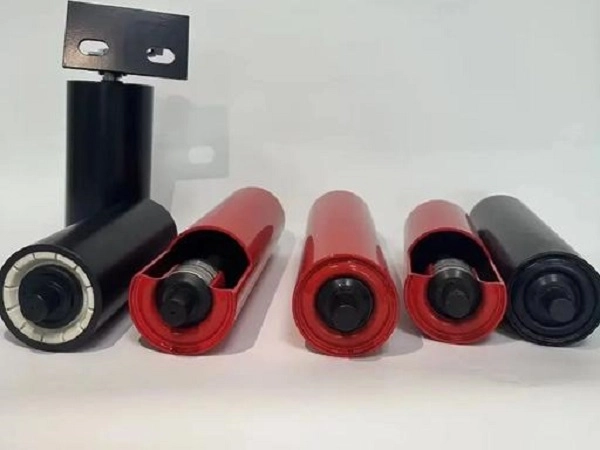

YUFENGRolka przenośnika, znany również jako koło pasowe przenośnika, jest elementem nośnym i prowadzącym stosowanym w systemach przenośników taśmowych. Podtrzymuje obciążony pas, zmniejsza opory ruchu i pomaga utrzymać stabilny ruch pasa podczas ciągłego transportu materiału.
YUFENG zajmuje się produkcją przemysłową rolkiprzy użyciu grubościennych rur stalowych, pełnych wałów, precyzyjnych łożysk i wielowarstwowych konstrukcji uszczelniających. Asortyment produktów obejmuje standardowe walce stalowe, walce antykorozyjne HDPE, walce udarowe z PU, walce korytowe, walce powrotne, walce wahliwe i spiralne walce samoczyszczące dla górnictwa, cementowni, portów, elektrowni, obiektów chemicznych i innych zastosowań związanych z transportem materiałów sypkich.
Konfigurację rolek należy wybrać w zależności od szerokości taśmy, wielkości brył materiału, wpływu obciążenia, środowiska pracy i konstrukcji przenośnika. YUFENG zapewnia różne średnice, materiały skorupy, konfiguracje łożysk i konstrukcje uszczelniające dla wymagań specyficznych projektu.
Rodzaje rolek według warunków pracy
Materiał powłoki i konstrukcja konstrukcyjna bezpośrednio wpływają na nośność rolek, odporność na korozję, absorpcję uderzeń i żywotność. YUFENG oferuje kilka konstrukcji rolek dla różnych środowisk przenośników.
| Typ rolki | Charakterystyka rdzenia | Obowiązujące warunki pracy |
|---|---|---|
| Rolka przenośnika ze stali węglowej | Wysoka nośność, duża odporność na uderzenia i stabilne koszty eksploatacji | Górnictwo, cementownie, elektrownie cieplne i transport ciężkich materiałów sypkich |
| Rolka przenośnika z tworzywa HDPE | Lekki, nierdzewny, odporny na kwasy i zasady oraz niski poziom hałasu podczas pracy | Porty przybrzeżne, zakłady chemiczne i wilgotne środowiska górnictwa odkrywkowego |
| Wałek udarowy z PU | Elastyczne pierścienie buforowe PU pochłaniają uderzenia materiału i zmniejszają uszkodzenia paska | Punkty rozładunku kruszarki i obszary załadunku materiału o dużym uderzeniu |
Rolki ze stali węglowej są powszechnie stosowane do transportu ciężkich materiałów ze względu na ich wytrzymałość konstrukcyjną. Wałki HDPE są bardziej odpowiednie tam, gdzie występuje problem korozji, mgły solnej lub narażenia chemicznego. Rolki udarowe PU są umieszczane w punktach załadunku, gdzie duże lub ostre materiały mogą powodować skoncentrowane siły uderzenia na taśmie przenośnika.
Specyfikacje rolek dla różnych systemów przenośników
YUFENG dostarcza standardowe średnice zewnętrzne rolek 76, 89, 108, 114, 133, 168, 194 i 219 mm. Rolki można dopasować do taśm przenośnikowych o szerokości od około 500–2400 mm, przy czym długość rolek i grubość ścianek są dostępne zgodnie z rysunkami ramy przenośnika i wymaganiami dotyczącymi obciążenia.
Gama rolek jest kompatybilna z popularnymi konstrukcjami przenośników DTII i TD75 i może być stosowana z przenośnikami taśmowymi z tkaniny, przenośnikami z linką stalową, przenośnikami taśmowymi ze ścianami bocznymi i przenośnikami rurowymi.

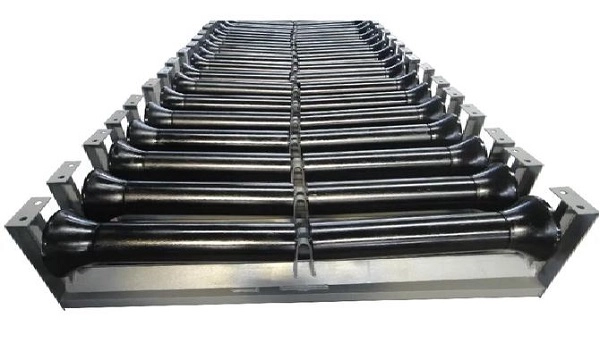

Konfiguracje
Rolka nośna koryta
Zestaw rolek korytowych zwykle składa się z trzech rolek tworzących koryto nośne o kącie 30°, 35° lub 45°. Podtrzymuje obciążony pas górny i pomaga w utrzymaniu wymaganego kształtu pasa do transportu węgla, piasku, wapienia i innych materiałów sypkich.
Wałek udarowy z PU
Elastyczne pierścienie PU są zainstalowane wokół korpusu rolki, aby pochłaniać energię uderzenia w punktach obciążenia materiału. Zmniejsza to skoncentrowany wpływ na taśmę przenośnika i nadaje się do rozładunku kruszarki i innych zastosowań wymagających dużego spadku.
Rolka samonastawna
Rolki samonastawne wykorzystują rolki prowadzące po obu stronach, aby pomóc skorygować odchylenie taśmy podczas pracy. Są one powszechnie instalowane na długich liniach przenośników, gdzie ciągłe wyrównanie taśmy jest ważne dla ograniczenia wycieków materiału i zużycia krawędzi.
Zwróć wałek równoległy
Rolka powrotna podtrzymuje nieobciążony dolny pas podczas jego powrotu do sekcji napędowej. W konwencjonalnych sekcjach powrotnych można zastosować standardowe rolki równoległe, natomiast układy powrotne typu V mogą zapewnić dodatkowe wsparcie w prowadzeniu taśmy.
Wałek antykorozyjny HDPE
Powłoka HDPE nie rdzewieje jak konwencjonalna stal węglowa i zapewnia odporność na mgłę solną, wilgoć i wybrane media chemiczne. Nadaje się do terminali przybrzeżnych, zakładów chemicznych i innych korozyjnych środowisk operacyjnych.
Spiralny wałek samoczyszczący
Spiralna powierzchnia rolek pomaga usunąć lepką glinę, mokry piasek i inne materiały, które mogą przylegać do paska. Taka konstrukcja może zmniejszyć gromadzenie się materiału wokół rolki i zmniejszyć ryzyko zakleszczenia się rolki w zastosowaniach związanych z transportem mokrym.

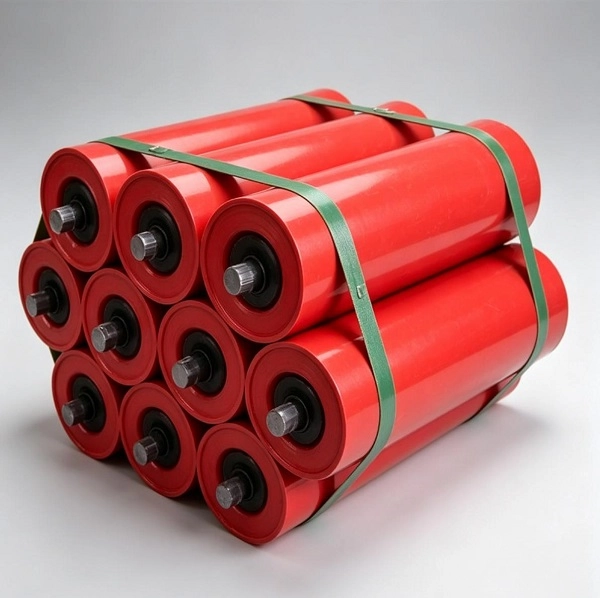

Materiały i konstrukcja rolek
YUFENG wybiera panewkę rolki, wał, łożysko i elementy uszczelniające zgodnie z oczekiwanym obciążeniem i środowiskiem pracy. Kombinacja tych elementów decyduje o oporze jazdy walca, jego szczelności i żywotności.
Obudowa rolkowa
W rolkach ze stali węglowej można zastosować rurę stalową Q235, podczas gdy rolki HDPE wykorzystują dziewiczy materiał HDPE. Dostępna jest również konstrukcja skorupy ze stali nierdzewnej 304 do zastosowań wymagających dodatkowej odporności na korozję.
Wałek rolkowy
Wałek ze stali ciągnionej na zimno o średnicy 45 # jest stosowany w standardowych konstrukcjach o dużej wytrzymałości. Pełny wał zapewnia odporność na zginanie i odkształcenia pod ciągłym obciążeniem.
Łożysko
Łożyska kulkowe poprzeczne z luzem C3 zapewniają płynny obrót. Krajowe łożyska precyzyjne i importowane łożyska SKF lub FAG można wybierać zgodnie z wymaganiami projektu.
System uszczelniający
W rolce można zastosować wielokanałową nylonową strukturę labiryntową połączoną z gumowymi uszczelkami kontaktowymi. Układ uszczelniający ma na celu ograniczenie przedostawania się kurzu i wody do wnęki łożyska oraz zatrzymanie smaru wokół łożyska.
Niestandardowe opcje rolek
Różne projekty przenośników wymagają różnych wymiarów i konfiguracji rolek. YUFENG może dostosować wałek w zależności od szerokości pasa, wymiarów ramy, właściwości materiału i warunków środowiskowych.
Materiał powłoki
Dostępne opcje obejmują stal węglową Q235, HDPE i stal nierdzewną 304 dla różnych wymagań dotyczących obciążenia i korozji.
Obróbka powierzchniowa
Opcje powierzchni obejmują elektrostatyczne malowanie proszkowe, cynkowanie ogniowe i pełną otulinę PU. Odpowiednią obróbkę można wybrać w zależności od wymagań dotyczących korozji, udarności i serwisu.
Struktura uszczelniająca
Dostępne są podwójne i potrójne kompozytowe struktury uszczelniające labiryntowe do zastosowań o różnym poziomie narażenia na pył i wodę.
Konfiguracja łożyska
Krajowe łożyska precyzyjne lub importowane łożyska SKF/FAG C3 można określić zgodnie z wymaganą wydajnością operacyjną i budżetem projektu.
Specjalne warunki pracy
Dla wyspecjalizowanego górnictwa podziemnego i innych wymagających środowisk mogą być dostarczane konfiguracje rolek niskotemperaturowych, trudnopalnych i antystatycznych.
Akcesoria pomocnicze
YUFENG może również dostarczyć dopasowane wsporniki rolek i ramy nośne zgodnie z konstrukcją przenośnika, upraszczając dopasowywanie komponentów podczas instalacji systemu.
Wydajność rolek przy ciągłej pracy
Rolki przenośnika działają w sposób ciągły podczas pracy taśmy, dlatego też ochrona łożysk, opór obrotowy i koncentryczność są ważnymi czynnikami przy zakupie. YUFENG wykorzystuje kontrolowane procesy obróbki i montażu, aby utrzymać stałą geometrię rolek i wydajność pracy.
| Element wydajności | Standardowe wymagania | Norma testowa |
|---|---|---|
| Współczynnik oporu rotacyjnego | ≤0,008 | ISO15365 |
| Stopień wnikania pyłu i wody | IP65 | Standard testu IP |
| Znamionowy okres użytkowania obciążenia | ≥30 000 godzin pracy | Fabryczny test przyspieszonego starzenia |
| Koncentryczność skorupy rolki | ≤0,5 mm | Test wskaźnika zegarowego |
| Czas przeciwdziałający starzeniu się łożyska | ≥5000 godzin testu wysokotemperaturowego | Wewnętrzny test laboratoryjny |
| Osiowa nośność statyczna | 1,5-krotne obciążenie znamionowe bez deformacji | Próba ciśnienia statycznego |
Rzeczywista wydajność zależy od średnicy rolki, grubości skorupy, wyboru łożyska, obciążenia, prędkości taśmy i środowiska pracy. Dane z testów fabrycznych mogą być dostarczone zgodnie z wybraną konfiguracją rolek.

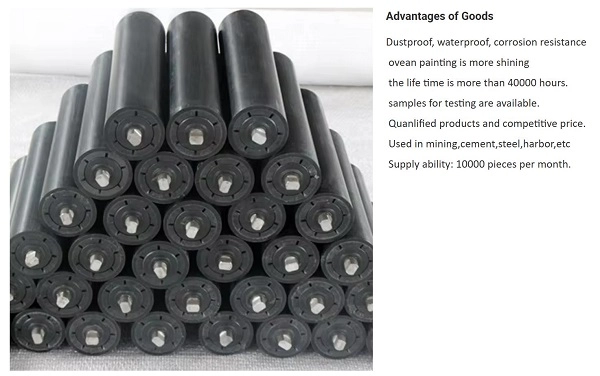

Kontrola jakości i standardy produkcyjne
Rolki przenośnikowe YUFENG są produkowane zgodnie z obowiązującymi wymaganiami dotyczącymi urządzeń przenośnikowych oraz odpowiednimi normami międzynarodowymi i krajowymi, w tym CEMA, GB/T 10595 i ISO 15365. Obowiązujące produkty wydobywcze i eksportowe mogą być również dostarczane z odpowiednią dokumentacją kontroli i certyfikacji.
Dostępna dokumentacja jakości może obejmować certyfikat zarządzania jakością ISO 9001, dokumentację CE, raporty z kontroli surowców SGS, dokumentację testów bezpieczeństwa w kopalni węgla oraz raporty z testów odporności na obrót i żywotność fabryki, w zależności od konfiguracji rolek i rynku docelowego.
Kontrola surowca przed montażem
Niezawodność rolek zależy w dużej mierze od jakości stalowej rury, wału, łożysk i elementów uszczelniających. YUFENG sprawdza przychodzące materiały przed ich wejściem do procesu montażu, aby zmniejszyć ryzyko przedwczesnej awarii łożyska, deformacji wału i uszkodzeń panewki.
Inspekcja rur stalowych
Rury stalowe sprawdzane są pod kątem zgodności wymiarowej i jakości konstrukcyjnej. Rury cienkościenne gorszej jakości lub nieodpowiednie rury pochodzące z recyklingu nie są akceptowane w standardowej produkcji rolek o dużej wytrzymałości.
Kontrola wału
Wały pełne są sprawdzane pod kątem wymiarów i dokładności obróbki, aby utrzymać prawidłowe położenie łożysk i koncentryczność rolek.
Kontrola łożysk
Łożyska są sprawdzane pod kątem właściwości obrotowych i mających zastosowanie wymagań eksploatacyjnych przed montażem.
Kontrola montażu
Gotowe rolki przed wypuszczeniem na rynek przechodzą badania odporności na obrót i powiązane badania próbek. Pomaga to zidentyfikować nieprawidłowe opory pracy, problemy z uszczelnieniem lub odchylenia montażowe przed wysyłką.
Zastosowania w transporcie materiałów sypkich
Wałek YUFENG jest przeznaczony do systemów przenośników taśmowych stosowanych w różnych gałęziach przemysłu, gdzie wymagane jest ciągłe przenoszenie materiałów sypkich. Typ i materiał rolki dobierane są w zależności od środowiska przenoszenia i konstrukcji taśmy.
Górnictwo i wydobywanie
Rolki korytowe, rolki udarowe i rolki wahliwe ze stali węglowej są stosowane w systemach transportu węgla, rudy, wapienia i kruszywa przy dużych obciążeniach i dużym wpływie materiału.
Cement i materiały budowlane
Walce umożliwiają ciągły transport wapienia, klinkieru, piasku, żwiru i innych materiałów ściernych na liniach kruszenia i produkcji cementu.
Porty i terminale masowe
Rolki antykorozyjne HDPE można wybrać do środowisk przybrzeżnych, gdzie wilgoć i mgła solna mogą przyspieszyć korozję konwencjonalnych elementów stalowych.
Zakłady Chemiczne
Można rozważyć konstrukcje rolek z HDPE lub stali nierdzewnej, jeśli elementy przenośnika są narażone na działanie wilgoci lub wybranych korozyjnych środowisk chemicznych.
Elektrownie i Zakłady Przemysłowe
Wytrzymałe walce stalowe i walce udarowe mogą wspierać systemy transportu węgla, popiołu, żużla i innych materiałów sypkich, w zależności od temperatury i właściwości materiału.
Montaż i wymiana rolek
W rolkach przenośnikowych YUFENG zastosowano praktyczną konstrukcję z wałem i wspornikiem, która umożliwia rutynową instalację i wymianę bez skomplikowanych modyfikacji ramy przenośnika.
Instalacja nowego przenośnika
Wsporniki rolek mocuje się do ramy przenośnika zgodnie z rozstawem projektowym. Następnie wały rolek ustawia się w jednej linii z otworami montażowymi wspornika i zabezpiecza za pomocą określonych kołków lub śrub. Gotowy wałek powinien obracać się swobodnie, bez nadmiernego oporu.
Wymiana zużytych rolek
Przed konserwacją przenośnik należy zatrzymać i odłączyć od źródła zasilania. Po usunięciu elementów mocujących wał, uszkodzony wałek można zdemontować i wymienić na nowy. Przed ponownym uruchomieniem przenośnika należy sprawdzić obrót.
Układ wałka udarowego
W obszarach załadunku kruszarki można rozmieścić od trzech do pięciu grup rolek udarowych z PU w odległości około 5 m od punktu załadunku, aby rozłożyć siły uderzenia i zmniejszyć skupione uszkodzenia taśmy.
Pasujące produkty systemów przenośników
YUFENG dostarcza rolki wraz z innymi komponentami do transportu materiałów sypkich do projektów wymagających skoordynowanych zamówień. Pasujące produkty można wybrać w oparciu o tę samą konstrukcję przenośnika i warunki pracy.
Seria przenośników taśmowych

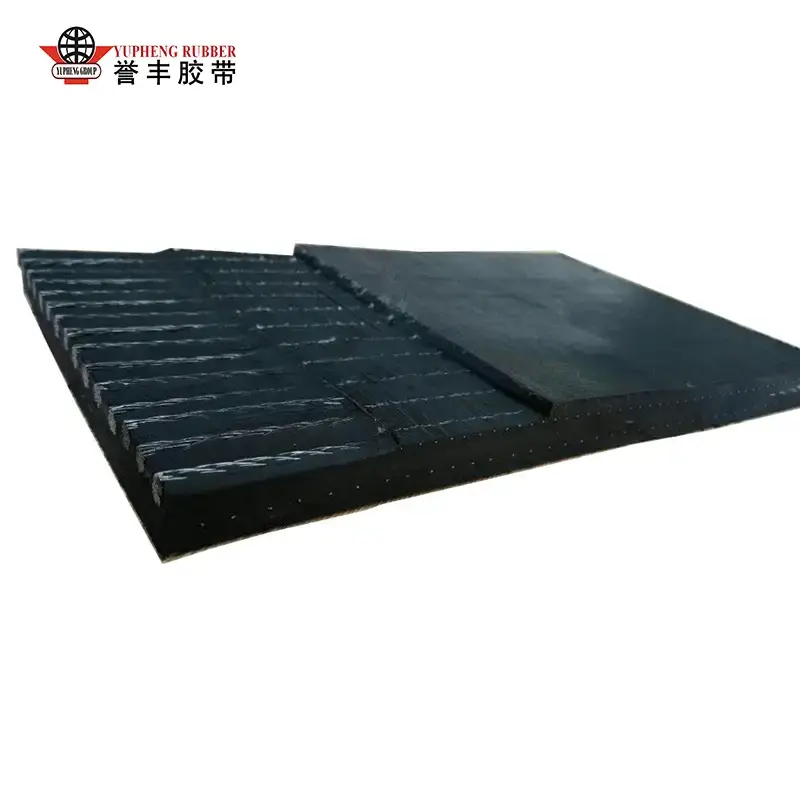

Dostępne taśmy obejmują przenośniki taśmowe z tkaniny, taśmy przenośnikowe z linkami stalowymi, przenośniki taśmowe ze ścianami bocznymi, przenośniki rurowe, pasy wzorzyste i pasy z szorstką górą.
Akcesoria do rolek
Odpowiednie wsporniki rolek korytowych, powrotnych, samonastawnych i udarowych oraz stojaki wsporcze mogą być dostarczone w zależności od konfiguracji ramy przenośnika.
Akcesoria gumowe
Do montażu i konserwacji przenośników dostępne są odporne na zużycie arkusze gumy, listwy przypodłogowe przenośników, kleje naprawcze i materiały do łatania.
Produkty do rurociągów HDPE
Rury wodociągowe i rury pogłębiarskie HDPE mogą być dostarczane w celu spełnienia wymagań związanych z pomocniczym transportem płynów w projektach górniczych i przemysłowych.
Przetwarzanie niestandardowe
Średnicę rolki, grubość ścianki, wymiary wału i strukturę uszczelnienia można dostosować zgodnie z rysunkami klienta i wymaganiami dotyczącymi warunków pracy.
Pakowanie do wysyłki międzynarodowej
YUFENG wykorzystuje różne konstrukcje opakowań w zależności od średnicy rolki, wagi i materiału, aby ograniczyć kolizje, wilgoć i uszkodzenia powierzchni podczas transportu.
Rolki o małej średnicy
Rolki o średnicy 76, 89 i 108 mm mogą być wiązane drutem stalowym, wyposażone w kołpaki ochronne na obu końcach wału i pakowane w drewniane skrzynie.
Rolki o dużej średnicy
Ciężkie rolki o średnicach 168, 194 i 219 mm można układać na drewnianych paletach, owinąć folią ochronną i zabezpieczyć do transportu w kontenerze.

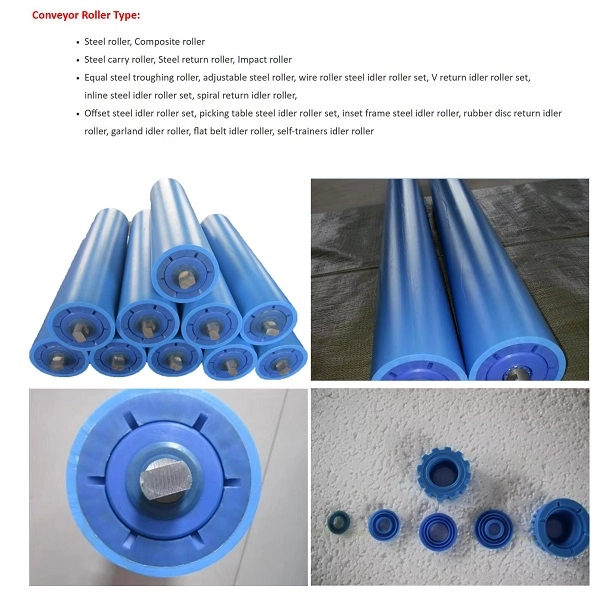

Rolki HDPE
Rolki HDPE można oddzielić materiałami amortyzującymi, aby zmniejszyć kolizję powierzchni i deformację podczas przenoszenia.
Wymagania dotyczące przechowywania
Rolki należy składować poziomo na paletach o zalecanej wysokości składowania nie większej niż 1,2 m. Podczas przechowywania na zewnątrz należy stosować wodoodporne pokrycia i unikać długotrwałego narażenia na deszcz i bezpośrednie światło słoneczne.
Jak wybrać właściwą rolkę przenośnika
Aby dokonać dokładnego wyboru rolek, kupujący powinni podać dopasowaną szerokość taśmy przenośnika, wymaganą średnicę zewnętrzną rolki, typ rolki, środowisko pracy, charakterystykę materiału i wielkość zamówienia. W przypadku zastosowań udarowych ważny jest również rozmiar bryły materiału i wysokość załadunku, ponieważ określają wymaganą zdolność pochłaniania uderzeń.
YUFENG może zalecić odpowiednią konfigurację rolek w oparciu o te parametry operacyjne i przedstawić ofertę fabryczną zgodnie z potwierdzoną specyfikacją.
Wsparcie produkcji rolek YUFENG
YUFENG produkuje walce przemysłowe i powiązane elementy do transportu materiałów sypkich dla górnictwa, cementu, portów, przemysłu chemicznego i innych zastosowań transportowych. Gama produktów obejmuje standardowe rolki stalowe, rolki HDPE, rolki udarowe PU i specjalistyczne konfiguracje rolek dla różnych konstrukcji przenośników.
W przypadku zamówień masowych YUFENG zapewnia potwierdzenie specyfikacji, niestandardowe przetwarzanie, kontrolę surowców, testy fabryczne, pakowanie eksportowe i wsparcie techniczne. Rolki przenośnikowe mogą być również dostarczane razem z przenośnikami taśmowymi, wspornikami, akcesoriami gumowymi i produktami z rurociągów HDPE w celu skoordynowanego zamówienia w ramach projektu.
Poproś o wycenę rolek
Aby otrzymać dokładną wycenę, prosimy o podanie dopasowanej szerokości taśmy przenośnika, zewnętrznej średnicy rolki, typu rolki, np. korytowej, udarowej, samonastawnej lub zwrotnej, środowiska pracy, całkowitej ilości i portu docelowego. Jeśli to możliwe, można również dostarczyć rysunki ramy przenośnika lub istniejące wymiary rolek w celu dopasowania specyfikacji.
Globalne dane kontaktowe YUFENG
E-mail: jayce@yuphengbelt.com
WhatsApp / WeChat / telefon komórkowy: +86 15318787602
Adres fabryki:Wioska Xiagou, ETDZ, Qingdao, Shandong, Chiny
- View as

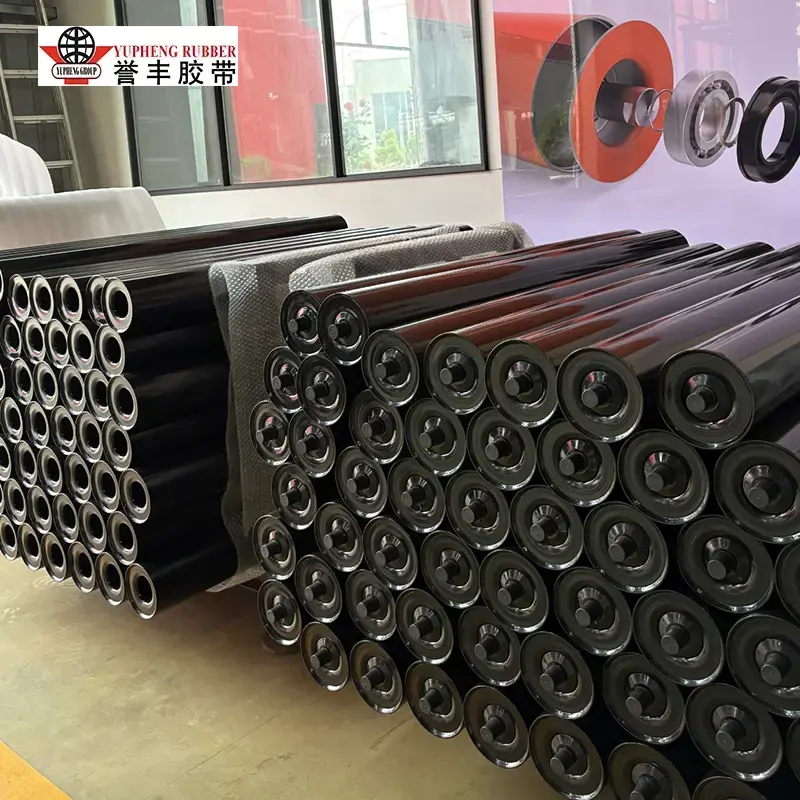

Dokręcana rolka napinacza
Zbudowany do transportu ciężkich materiałów sypkich, rolka napinająca koryta YUFENG zapewnia stabilne podparcie pasa i przenoszenie ładunku w systemach przenośników górniczych, energetycznych, cementowych, zbożowych i portowych. Wyprodukowany zgodnie ze standardami CEMA, ISO i MT/T 821, posiada wielowarstwowe uszczelnienie labiryntowe chroniące łożyska przed kurzem, wodą i szlamem. Dostępne z kątami rynny 20°, 35° i 45° dla niestandardowych wymagań w zakresie transportu.

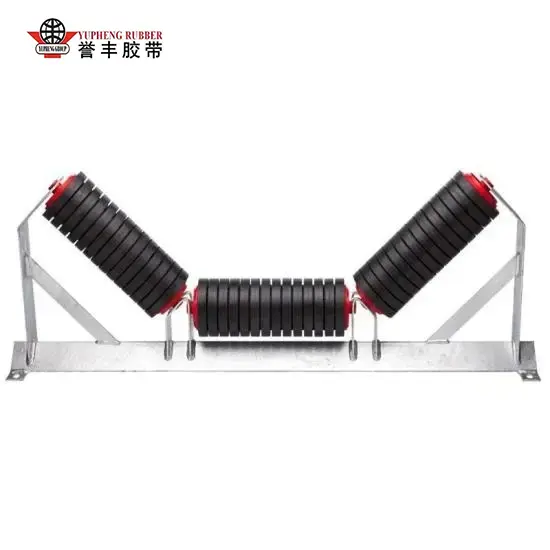

Rolka napinająca o równej długości
Symetryczne podparcie trzech rolek sprawia, że rolka napinająca o równej długości YUFENG jest niezawodnym rozwiązaniem do przenoszenia przenośników materiałów sypkich. Zaprojektowany do zastosowań w górnictwie, energetyce cieplnej, cementu, zbożu i portach, posiada wielowarstwowe uszczelnienie labiryntowe, które chroni łożyska wewnętrzne przed kurzem, wodą i szlamem. Dostępne z kątami rynny 20°, 35° i 45°, zapewniającymi stabilny transport o dużej wydajności.

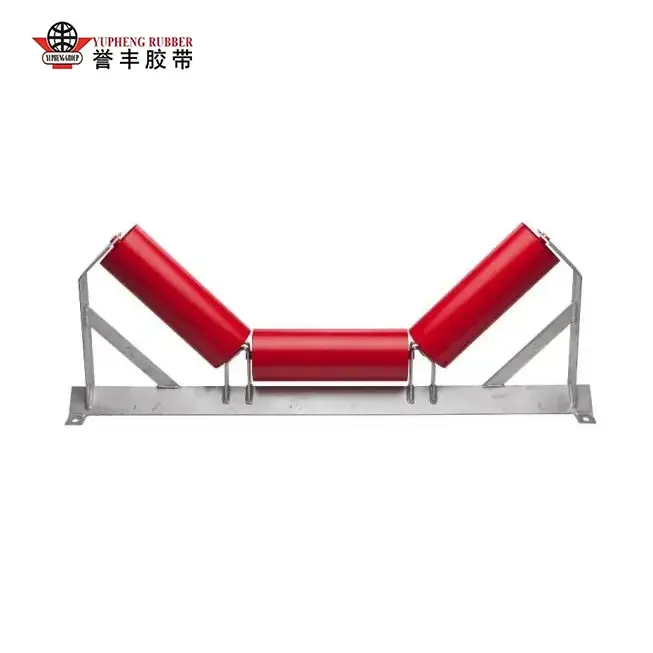

Rolka napinająca o dużej wytrzymałości
Zaprojektowany do transportu materiałów sypkich o dużym tonażu, rolka napinająca YUFENG o dużej wytrzymałości jest wyposażona w wzmocnioną 3-rolkową ramę łożyska i zaawansowany system uszczelnień do trudnych warunków górniczych, energetycznych, cementowych i portowych. Dzięki opcjom kąta koryta 20°, 30°, 35° i 45° zapewnia wyższą wydajność transportu, jednocześnie ograniczając rozsypywanie się materiału i chroniąc łożyska przed kurzem, szlamem, mgłą solną i działaniem ciepła.

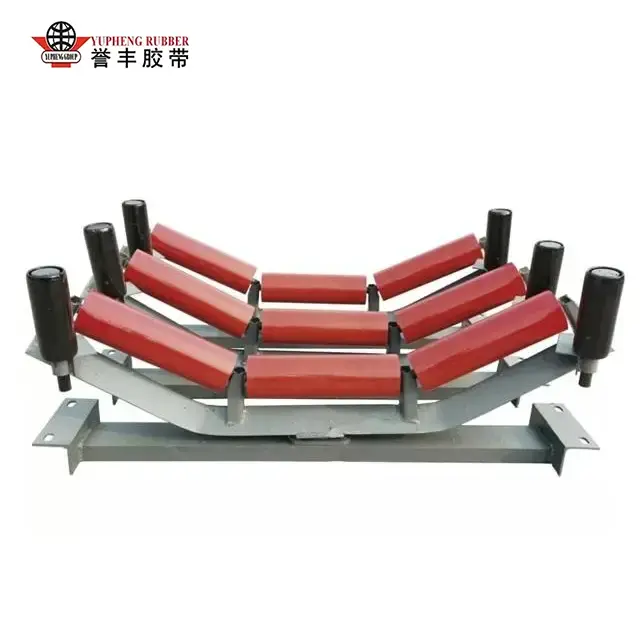

Samonastawne koło napinające koryta
