Fabryczna rolka napinająca z bezpośrednim powrotem do systemów przenośników o dużej wytrzymałości

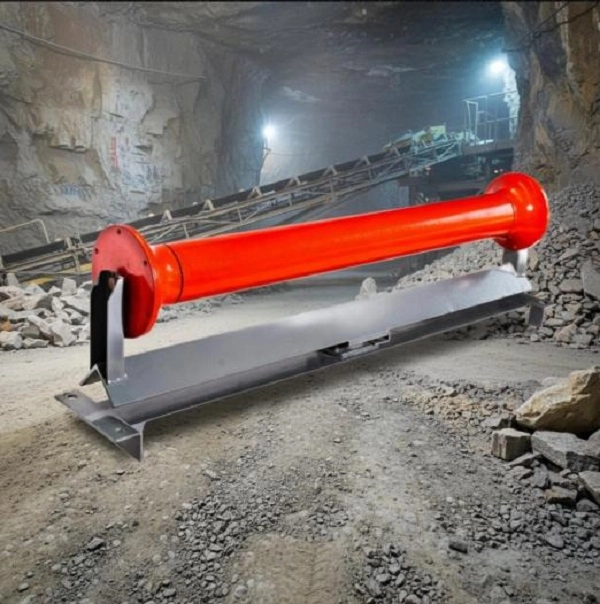

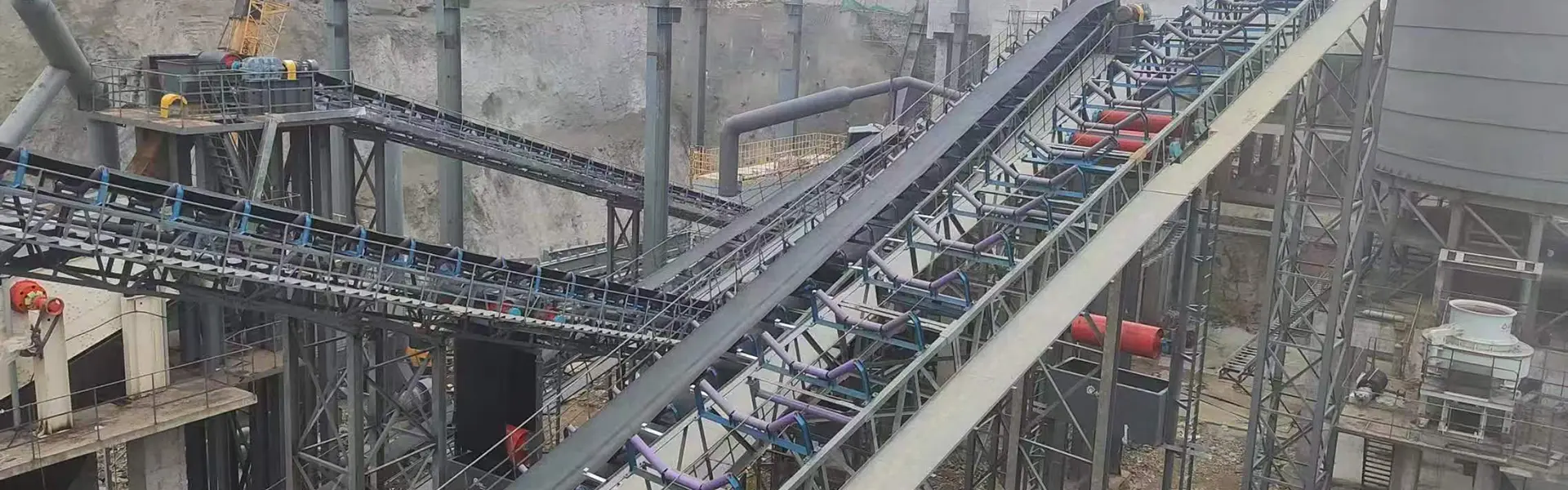

YUFENG Zwróć rolkę napinającą, znany również jako rolka powrotna lub koło napinające przenośnika zwrotnego, jest instalowany w dolnej części powrotnej przenośnika taśmowego w celu podparcia pustej taśmy przenośnika podczas jej powrotu do sekcji napędowej lub tylnej. Jego głównymi funkcjami jest utrzymanie kształtu paska, zmniejszenie zwiotczenia, wspomaganie płynnego ruchu powrotnego i pomoc w utrzymaniu stabilnego prowadzenia paska.
YUFENG dostarcza płaskie, równoległe, centrowane typu V, spiralne, samoczyszczące, antykorozyjne, ocynkowane i gumowe koła napinające powrotne z HDPE dla górnictwa, cementowni, portów, zakładów chemicznych, elektrowni i innych zastosowań w transporcie materiałów sypkich. W zależności od szerokości pasa, właściwości materiału i środowiska pracy można wybrać różne materiały powłoki, obróbkę powierzchni, konstrukcje uszczelniające i konfiguracje łożysk.
Standardowe średnice zewnętrzne obejmują 76, 89, 108, 114, 133, 168, 194 i 219 mm, przy czym długość rolki i grubość ścianki są dostępne zgodnie z rysunkami ramy przenośnika. Rolki są zaprojektowane tak, aby były kompatybilne z popularnymi konstrukcjami przenośników DTII, TD75 i CEMA.

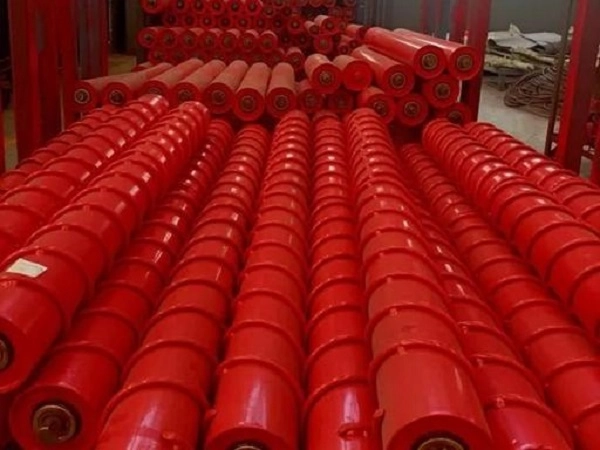

Typy dla różnych warunków przenośnika

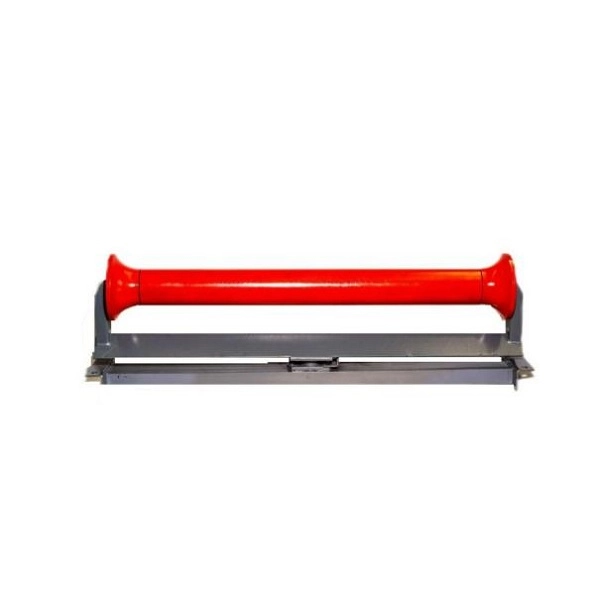

Płaska rolka napinająca o równoległym powrocie
Płaskie, równoległe koło napinające wykorzystuje pojedynczą prostą cylindryczną rolkę do podparcia nieobciążonego pasa. Jego prosta konstrukcja nadaje się do konwencjonalnych linii transportowych przenoszących suche i stosunkowo nielepkie materiały, gdzie wymagane jest podstawowe wsparcie taśmy powrotnej.
Centrująca rolka zwrotna luźnego typu V
Koło napinające zwrotne typu V wykorzystuje dwie rolki ułożone w konfiguracji V, aby zapewnić dodatkowe prowadzenie centrujące pasek. Nadaje się do linii transportowych na duże odległości, gdzie może wystąpić odchylenie taśmy podczas ciągłej pracy powrotnej.
Spiralna, samoczyszcząca rolka zwrotna napinacza
Spiralne koło napinające ma spiralny profil powierzchni, który pomaga usuwać glinę, mokry piasek i inne lepkie materiały z tylnej części taśmy przenośnika. Nadaje się do kopalń mokrych, kamieniołomów gliny i systemów transportowych przenoszących materiały o wysokiej przyczepności transportowej.
Rolka zwrotna koła pasowego luźnego z tworzywa HDPE
W krążniku zwrotnym HDPE zastosowano niemetalową obudowę odporną na rdzę, wilgoć i wybrane media chemiczne. Niższy poziom hałasu podczas pracy i konstrukcja odporna na korozję sprawiają, że nadaje się do stosowania w portach przybrzeżnych, zakładach chemicznych i wilgotnych środowiskach przemysłowych.
| Typ rolki | Charakterystyka rdzenia | Obowiązujące warunki pracy |
|---|---|---|
| Płaskie, równoległe koło zwrotne | Prosta konstrukcja i podstawowe wsparcie pasa | Suche materiały sypkie i konwencjonalne sekcje powrotne |
| Koło zwrotne typu V | Ulepszona zdolność centrowania paska | Linie transportowe na duże odległości podatne na odchylenia taśmy |
| Samoczyszczące koło zwrotne spiralne | Usuwa lepki materiał z powierzchni paska | Kopalnie mokre, transport gliny i materiałów lepkich |
| Koło zwrotne z tworzywa HDPE | Nierdzewny, odporny na korozję i niski poziom hałasu | Środowiska przybrzeżne, wilgotne i chemiczne |
Konfiguracje dla różnych zastosowań przenośników

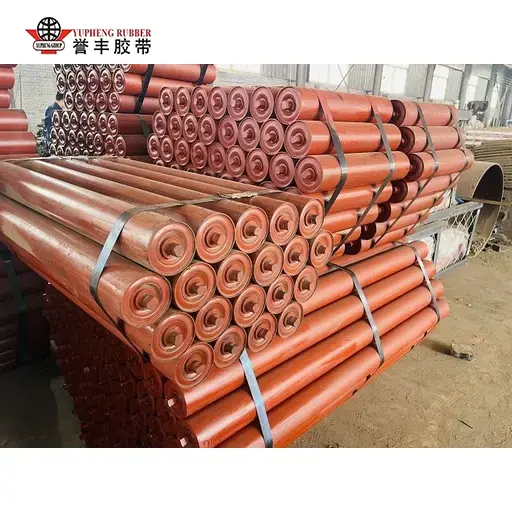

Płaska równoległa rolka powrotna
Płaska konfiguracja równoległa jest standardowym rozwiązaniem wsparcia powrotnego dla dolnej pustej sekcji taśmy. Nadaje się do węgla, wapienia, piasku i innych stosunkowo suchych materiałów sypkich, gdzie taśma powrotna ma normalne wymagania dotyczące wyrównania.

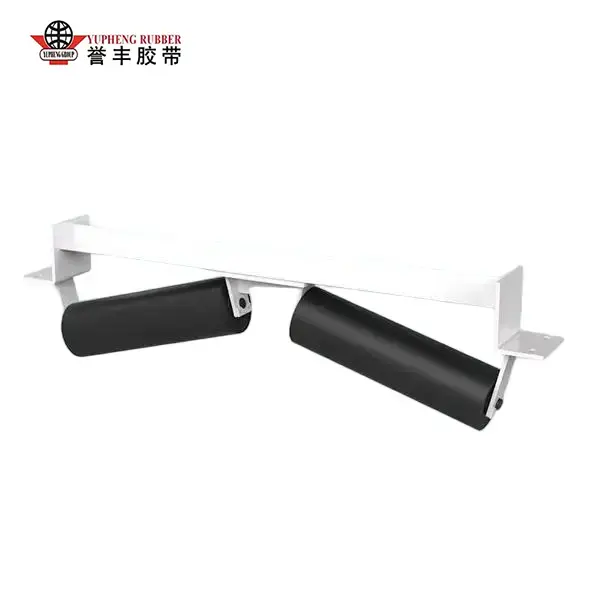

Centrująca rolka powrotna typu V
Konfiguracja typu V zapewnia dodatkowe prowadzenie boczne, gdy pas porusza się wzdłuż sekcji powrotnej. Może pomóc w ograniczeniu ruchu taśmy lewo-prawo w długich systemach przenośników i zmniejszyć zależność od dodatkowych elementów korygujących, jeśli pozwala na to konstrukcja przenośnika.

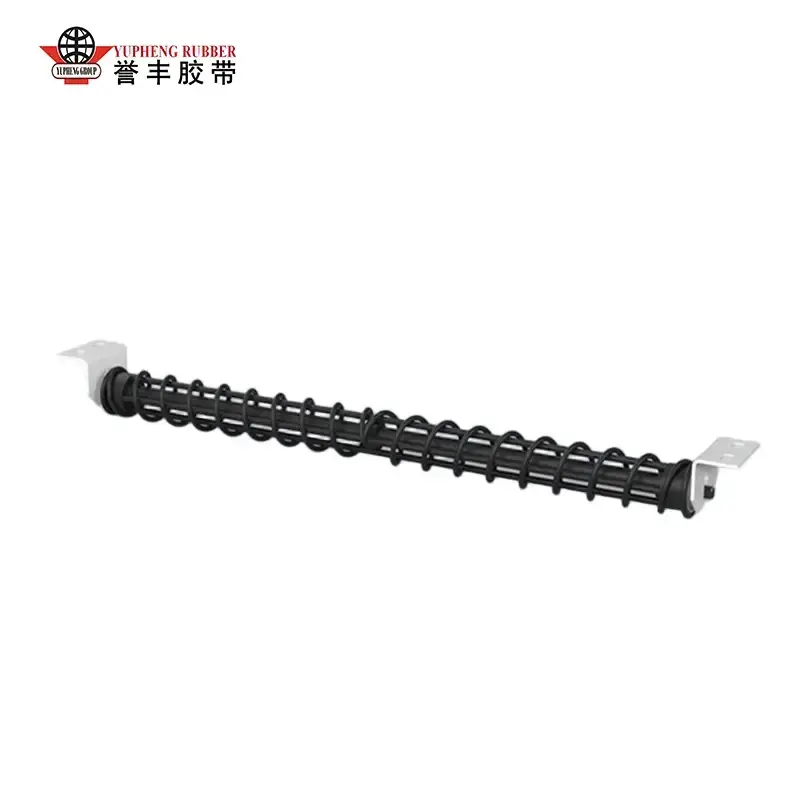

Spiralny, samoczyszczący wałek powrotny
Konstrukcja spiralna przeznaczona jest do taśm powrotnych przenoszących lepkie pozostałości materiału. Spiralny profil pomaga usunąć nagromadzoną glinę, błoto i mokry piasek z powierzchni taśmy, ograniczając gromadzenie się materiału wokół rolki.
Rolka powrotna ocynkowana ogniowo
Cynkowanie ogniowe zapewnia dodatkową ochronę antykorozyjną powierzchni walca stalowego. Ta konfiguracja jest odpowiednia dla zewnętrznych składowisk, linii transportowych na świeżym powietrzu i innych wilgotnych środowisk, w których konwencjonalna nieobrobiona stal może korodować szybciej.
Rolka zwrotna antykorozyjna HDPE
Powłoka HDPE eliminuje konwencjonalną rdzę powierzchniową stali i zapewnia odporność na wilgoć, mgłę solną i wybrane media chemiczne. Nadaje się do terminali nadmorskich, warsztatów chemicznych i innych środowisk korozyjnych.

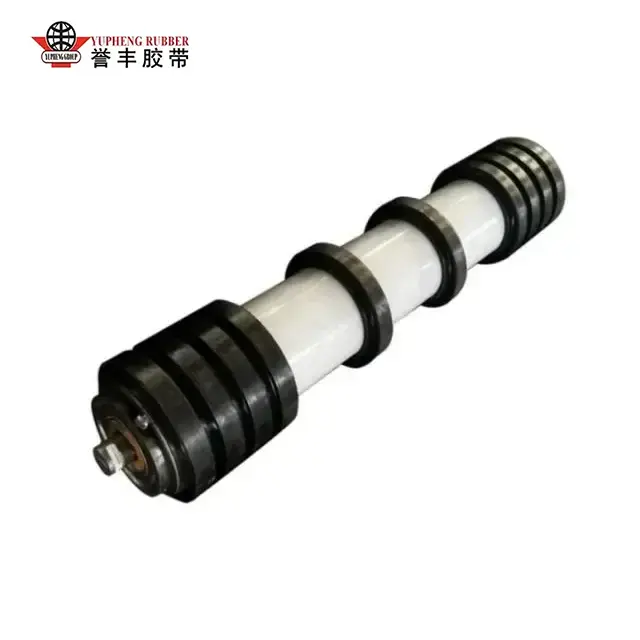

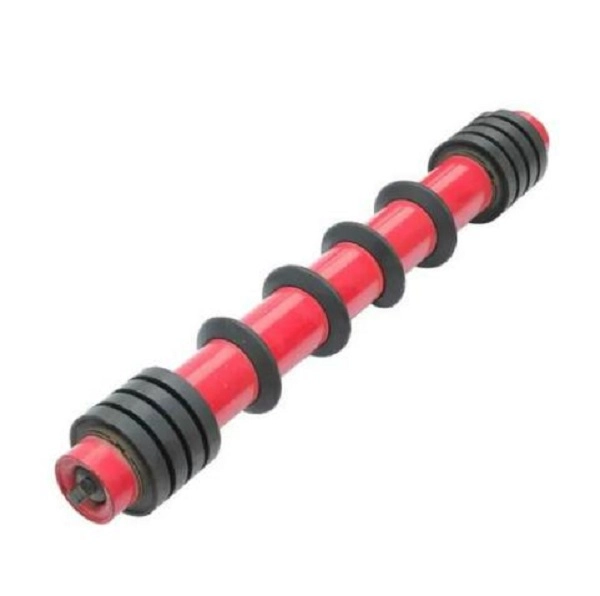

Gumowa rolka powrotna dysku
Wzdłuż wału rolki rozmieszczone są gumowe dyski, które zapewniają elastyczny kontakt z taśmą powrotną. Konstrukcja może pochłaniać część drgań paska i zmniejszać bezpośrednie zużycie pomiędzy paskiem powrotnym a sztywną stalową powierzchnią rolek.
Dane techniczne
Średnica rolki
YUFENG zapewnia standardowe średnice zewnętrzne 76, 89, 108, 114, 133, 168, 194 i 219 mm. Przy wyborze średnicy należy wziąć pod uwagę prędkość taśmy, szerokość taśmy, obciążenie powrotne, długość przenośnika i wymagania projektowe ramy przenośnika.
Dopasowanie szerokości paska
Gama rolek zwrotnych jest przeznaczona do taśm przenośnikowych o szerokości około 500–2400 mm. Długość rolek i wymiary wału można dostosować do rzeczywistych wymiarów ramy i wspornika.
Kompatybilność z ramą przenośnika
Produkty YUFENG Return Idler Roller można skonfigurować dla konstrukcji przenośników typu DTII, TD75 i CEMA. Kupujący powinni dostarczyć istniejące wymiary rolek lub rysunki ramy w przypadku wymiany rolek w istniejącym systemie przenośników.
Kompatybilność z paskiem
Rolki można dopasować do przenośników taśmowych z tkaniny, przenośników taśmowych z linkami stalowymi, przenośników taśmowych ze ścianami bocznymi i przenośników rurowych w zależności od szerokości taśmy, struktury zwrotnej i układu przenośnika.
Opcje materiałów i uszczelnień
Materiał powłoki rolki
Dostępne materiały powłoki obejmują stal węglową Q235, HDPE i stal nierdzewną 304. Stal węglowa nadaje się do ogólnego transportu o dużej wytrzymałości, HDPE do środowisk wrażliwych na korozję, a stal nierdzewna 304 do zastosowań wymagających wyższej odporności na korozję.
Obróbka powierzchniowa
Opcje obróbki powierzchni obejmują natryskiwanie elektrostatyczne, cynkowanie ogniowe i owijanie krążkami gumowymi. Wybraną obróbkę można dostosować do wilgotności zewnętrznej, mediów korozyjnych, wymagań dotyczących uderzeń i kontaktu z paskiem.
Struktura uszczelniająca
Można zastosować podwójne i potrójne kompozytowe systemy uszczelnień labiryntowych z nylonu, aby ograniczyć przedostawanie się kurzu i wody do wnęki łożyska. Gumowe uszczelki stykowe mogą stanowić dodatkową barierę wokół zespołu łożyska.
Konfiguracja łożyska
Krajowe łożyska precyzyjne lub importowane łożyska z luzem C3 SKF/FAG można wybierać zgodnie z wymaganiami operacyjnymi, warunkami ciągłej pracy i specyfikacjami klienta.
Specjalne warunki pracy
W zależności od konkretnego zastosowania można rozważyć specjalne konfiguracje, takie jak ognioodporne i antystatyczne walce powrotne do podziemnego wydobycia węgla lub walce odporne na niskie temperatury do kopalni odkrywkowych w zimnych rejonach.
Wsporniki
YUFENG może dostarczyć wsporniki rolek powrotnych w różnych rozmiarach, dzięki czemu wybrany wałek można dopasować do ramy przenośnika i konstrukcji montażowej.
Struktura i surowce
Obudowa rolkowa
W standardowych stalowych rolkach powrotnych zastosowano rurę stalową ERW wysokiej częstotliwości Q235, natomiast w wersjach HDPE zastosowano dziewiczy materiał HDPE. Grubość ścianki skorupy można regulować w zależności od długości rolki, obciążenia i wymaganej wytrzymałości konstrukcyjnej.
Wałek rolkowy
Na wał w standardowych konfiguracjach zastosowano ciągnioną na zimno litą okrągłą stal 45 #, zapewniającą odporność na zginanie i odkształcenia podczas ciągłej pracy.
Łożysko
W zespole obrotowym zastosowano łożyska kulkowe zwykłe z luzem C3. Dobór łożyska wpływa na opór obrotowy, wzrost temperatury i żywotność podczas ciągłej pracy przenośnika.
Elementy uszczelniające
Struktura uszczelniająca może obejmować nylonowe pierścienie labiryntowe o wysokiej wytrzymałości i odporne na warunki atmosferyczne pierścienie uszczelniające z kauczuku nitrylowego, aby ograniczyć przedostawanie się pyłu i wody do wnęki łożyska.
Kontrola surowca
Rury stalowe, wały i łożyska są pobierane i sprawdzane przed wejściem do procesu montażu. Materiały niespełniające wymagań kontroli fabrycznej są odrzucane przed produkcją.
Wskaźniki wydajności
| Element wydajności | Standardowe wymagania | Norma testowa |
|---|---|---|
| Współczynnik oporu rotacyjnego | ≤0,008 | ISO15365 |
| Stopień ochrony przed kurzem i wodą | IP65 | Standard testu IP |
| Znamionowy okres użytkowania obciążenia | ≥30 000 godzin pracy | Fabryczny test przyspieszonego starzenia |
| Koncentryczność skorupy rolki | ≤0,5 mm | Test wskaźnika zegarowego |
| Czas przeciwdziałający starzeniu się łożyska | ≥500-godzinny test starzenia w wysokiej temperaturze | Wewnętrzny test laboratoryjny |
| Osiowa nośność statyczna | 1,5-krotne obciążenie znamionowe bez deformacji | Próba ciśnienia statycznego |
Rzeczywista wydajność rolek zależy od średnicy, grubości ścianki płaszcza, rodzaju łożyska, konstrukcji uszczelnienia, prędkości przenośnika, naprężenia paska, warunków środowiskowych i praktyk konserwacyjnych.
Normy i Dokumentacja Jakościowa
Standardy branżowe dotyczące przenośników
Produkty YUFENG z rolkami zwrotnymi napinającymi są produkowane w odniesieniu do wymagań CEMA, GB/T10595 i ISO15365 dotyczących urządzeń przenośnikowych i wydajności rolek.
Wymagania bezpieczeństwa
Rolki powrotne przeznaczone do zastosowań w górnictwie podziemnym można skonfigurować zgodnie z obowiązującymi wymogami bezpieczeństwa kopalni. Dokładna dokumentacja bezpieczeństwa zależy od wybranego produktu i jego przeznaczenia.
Dokumentacja eksportowa
Dostępna dokumentacja może obejmować certyfikat zarządzania jakością ISO9001, dokumentację eksportową CE, raporty z kontroli surowców SGS, dokumentację testów bezpieczeństwa w kopalni węgla oraz raporty z testów odporności na rotację fabryki i okresu użytkowania zgodnie z rynkiem produktu i rynku docelowego.
Instalacja i wymiana
Nowy zespół ramy przenośnika
Wspornik rolki zwrotnej mocowany jest do ramy przenośnika zgodnie z zaprojektowanym rozstawem. Obydwa końce wałka nawojowego są wyrównane z otworami montażowymi wspornika i zabezpieczone za pomocą określonych kołków lub śrub. Przed oddaniem przenośnika do użytku wałek powinien obracać się swobodnie, bez nietypowych oporów.
Wymiana zużytej rolki powrotnej
Przed wymianą przenośnik należy zatrzymać i odłączyć zasilanie. Po usunięciu elementów zabezpieczających wał, uszkodzoną rolkę powrotną można zdemontować i wymienić na nową. Przed ponownym uruchomieniem przenośnika należy sprawdzić nowy wałek pod kątem elastycznego obrotu.
Układ rolek powrotnych typu V
Rolki powrotne typu V mogą być rozmieszczone w odpowiednich odstępach na dalekobieżnych liniach transportowych, gdzie prowadzenie taśmy wymaga dodatkowego wsparcia. Rzeczywisty odstęp należy określić w zależności od konstrukcji przenośnika, zachowania taśmy i warunków pracy.
Instalacja wałka spiralnego
Spiralne, samoczyszczące rolki powrotne należy stosować na przenośnikach przewożących mokre lub lepkie materiały, gdzie po stronie powrotnej może gromadzić się taśma transportowa. Instalacja powinna zapewniać zgodność powierzchni spiralnej z kierunkiem biegu taśmy i konstrukcją przenośnika.

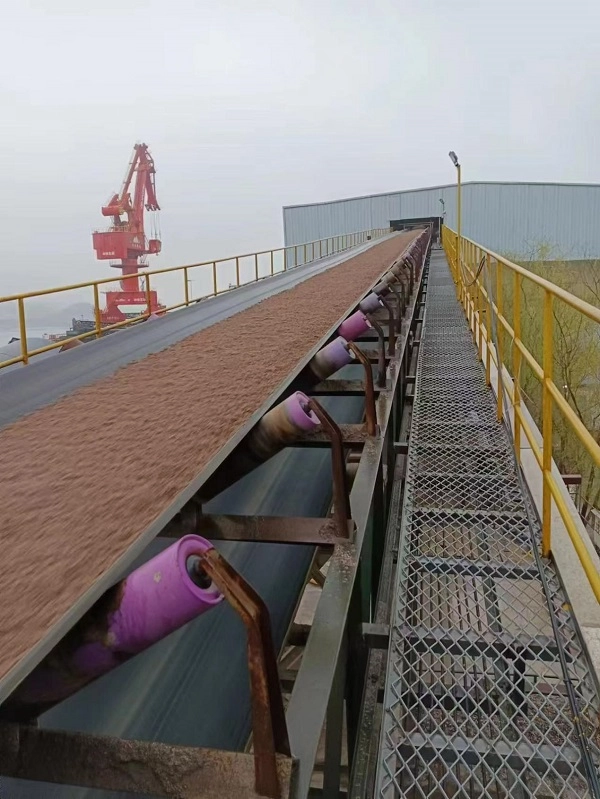

Warunki stosowania
Transport suchych materiałów sypkich
Płaskie, równoległe rolki powrotne nadają się do konwencjonalnych przenośników transportujących stosunkowo suche materiały, takie jak węgiel, wapień, piasek i kruszywo.
Linie przenośników dalekobieżnych
Centrujące rolki powrotne typu V można wybrać tam, gdzie długie linie przenośników wymagają lepszego prowadzenia taśmy podczas suwu powrotnego.
Materiały mokre i lepkie
Spiralne, samoczyszczące rolki powrotne nadają się do mokrych kopalni, kamieniołomów gliny i innych zastosowań, w których lepki materiał przylega do tylnej powierzchni taśmy przenośnika.
Środowiska przybrzeżne i chemiczne
Rolki powrotne HDPE lub ocynkowane można wybrać do obszarów narażonych na działanie mgły solnej, wilgoci lub wybranych mediów korozyjnych, w zależności od warunków pracy.
Taśmy przenośnikowe do tkanin wrażliwych
Gumowe rolki powrotne można rozważyć tam, gdzie wymagana jest dodatkowa elastyczność pomiędzy rolką a pasem powrotnym w celu zmniejszenia wibracji i zużycia styków.
Pasujące produkty systemów przenośników
Seria przenośników taśmowych

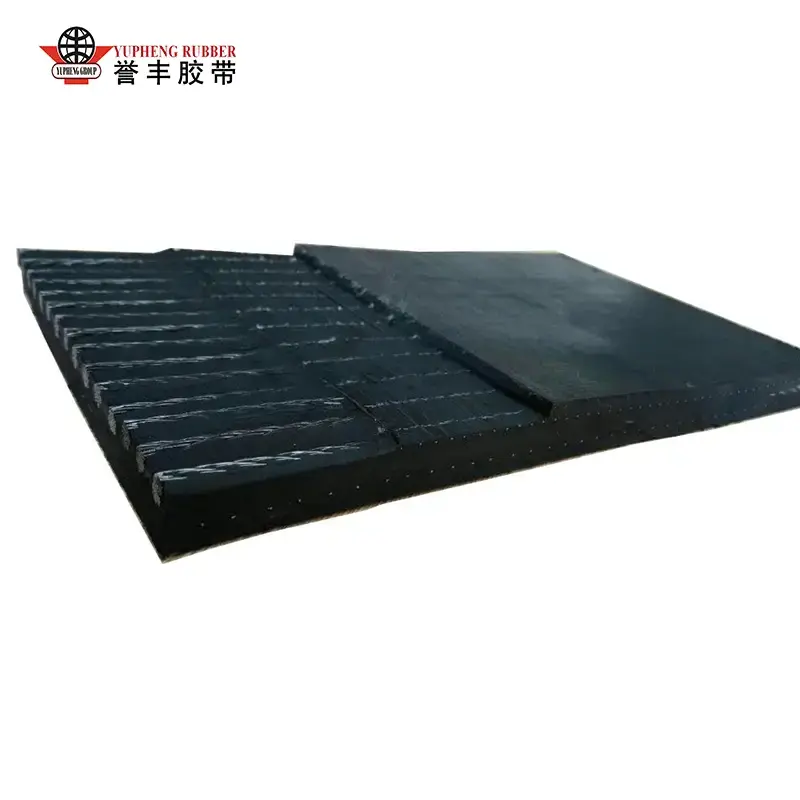

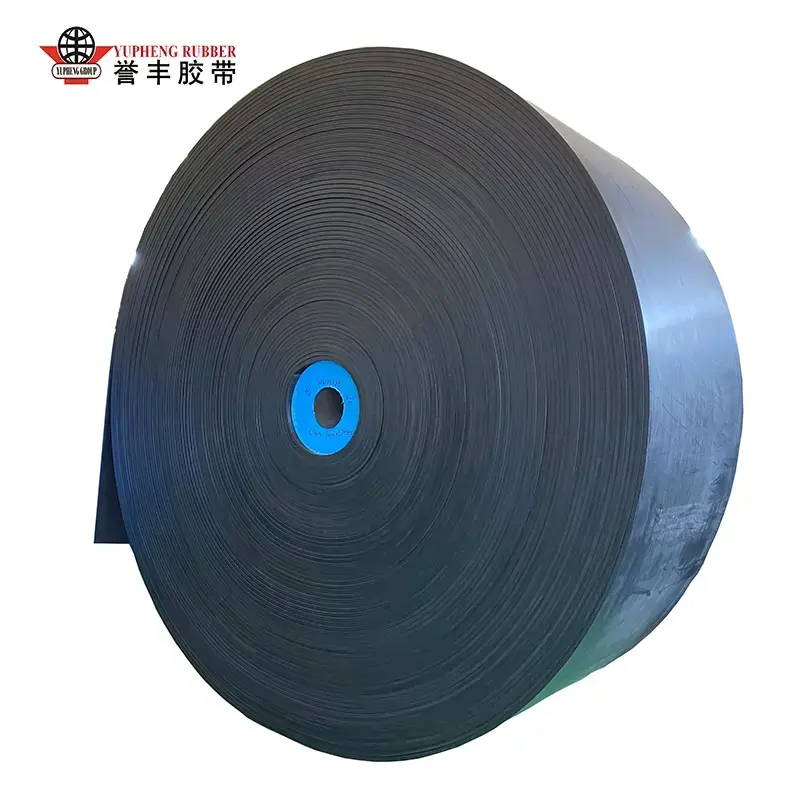

YUFENG może dostarczyć przenośnik taśmowy z tkaniny, przenośnik taśmowy z linką stalową, przenośnik taśmowy ze ścianami bocznymi, przenośnik rurowy, przenośnik taśmowy wzorzysty i przenośnik taśmowy z szorstką górą do kompletnych systemów transportu materiałów sypkich.
Inne rolki przenośnikowe
Produkty wspierające obejmują koła napinające z korytem, koła napinające udarowe, wahliwe koła napinające oraz odpowiadające im wsporniki i stojaki wsporcze.
Akcesoria gumowe
Odporne na zużycie arkusze gumowe, gumowe listwy przypodłogowe przenośników, kleje do napraw wulkanizacyjnych i zestawy łatek mogą być dostarczane do instalacji, konserwacji i napraw przenośników w terenie.
Seria rurociągów HDPE
Rury wodne HDPE i rury pogłębiarskie HDPE mogą być dostarczane do pomocniczych zastosowań w transporcie wody i szlamu w projektach górniczych i przemysłowych.
Przetwarzanie niestandardowe
Średnicę rolki, grubość ścianki, wymiary wału, strukturę uszczelnienia i inne parametry można dostosować zgodnie z rysunkami roboczymi klienta i wymaganiami przenośnika.
Pakowanie i przechowywanie
Rolki powrotne o małej średnicy
Rolki powrotne o średnicy 76, 89 i 108 mm można wiązać drutem stalowym, wyposażyć w kołpaki ochronne na obu końcach wału i zapakować w solidne drewniane skrzynie do transportu międzynarodowego.
Duże, ciężkie rolki powrotne
Rolki o średnicach 168, 194 i 219 mm można układać na drewnianych paletach, owinąć folią ochronną z tworzywa sztucznego i zabezpieczyć na czas transportu w kontenerze, aby ograniczyć zarysowania powierzchni i korozję.
Rolki powrotne z tworzywa HDPE
Rolki HDPE można oddzielić pianką lub innymi materiałami amortyzującymi, aby zmniejszyć kolizje powierzchniowe i uszkodzenia podczas załadunku, rozładunku i transportu.
Wymagania dotyczące przechowywania
Rolki zwrotne należy składować poziomo na paletach o zalecanej wysokości składowania nie większej niż 1,2 m. W przypadku przechowywania na zewnątrz należy zastosować wodoodporną plandekę i unikać długotrwałego narażenia na działanie wody deszczowej.
Jak wybrać właściwą rolkę zwrotną koła pasowego luźnego
Szerokość taśmy przenośnika
Podaj szerokość taśmy przenośnika i istniejące wymiary ramy, aby można było potwierdzić odpowiednią długość rolek, konfigurację wału i rozmiar wspornika.
Typ rolki zwrotnej
Rolki powrotne płaskie, typu V, spiralne, HDPE i gumowe należy dobierać w zależności od wymagań dotyczących prowadzenia taśmy, przyczepności materiału, wilgotności i warunków korozyjnych.
Środowisko pracy
Podaj informacje o kopalni, porcie, środowisku chemicznym lub innym środowisku pracy, w tym o wilgotności, mgle solnej, narażeniu na substancje chemiczne i warunkach temperaturowych. Pomaga to w określeniu odpowiedniego materiału powłoki i obróbki powierzchni.
Przyczepność materiału
Jeżeli po tylnej stronie taśmy pozostaje mokra glina, błoto lub lepki materiał, można zastosować spiralny, samoczyszczący wałek powrotny, aby zmniejszyć gromadzenie się materiału.
Wymóg śledzenia pasa
W przypadku linii przenośników na duże odległości z tendencją do odchylania się taśmy, centrujące rolki powrotne typu V można ocenić jako część układu wyrównania strony powrotnej.
Poproś o wycenę zwrotu rolki napinającej
Wymagane parametry techniczne
Aby uzyskać dokładną wycenę, należy podać dopasowaną szerokość taśmy przenośnika, zewnętrzną średnicę rolki, typ koła zwrotnego, np. płaskie, typu V, spiralne lub HDPE, środowisko pracy, charakterystykę materiału, całkowitą wielkość zamówienia i docelowy port dostawy.
Inżynierowie techniczni YUFENG mogą ocenić odpowiednią średnicę rolki, materiał skorupy, konfigurację łożyska, konstrukcję uszczelniającą i wspornik nośny zgodnie z rzeczywistym systemem przenośnika.
