Rolka napinająca o równej długości

Zrównoważony rozkład obciążenia jest podstawową zaletą rolki napinającej o równej długości YUFENG. Dostępne w średnicach 89–159 mm dla szerokości taśm 400–2400 mm, trzy rolki o równej długości zapewniają symetryczne podparcie taśmy i pomagają zmniejszyć nierównomierne zużycie krawędzi i rozsypywanie się materiału. Każde urządzenie poddawane jest testom rotacji, udarności, korozji i szczelności, na podstawie dostępnych rysunków CAD i testów próbek.

Definicja produktu i kompletny proces produkcyjny YUFENG

1. Konstrukcja koła napinającego o równej długości

Koło napinające o równej długości YUFENG składa się z trzech rolek o tej samej długości i średnicy zamontowanych na zintegrowanym wsporniku do tłoczenia. Jedna pozioma rolka środkowa i dwie symetrycznie nachylone rolki boczne tworzą zrównoważony wklęsły profil nośny zapewniający stabilne przenoszenie materiałów sypkich.

W porównaniu z krążnikami korytowymi o różnej długości, w których zastosowano krótsze rolki skrzydełkowe, konstrukcja o równej długości zapewnia bardziej spójne podparcie taśmy przenośnika. Pomaga to w bardziej równomiernym rozłożeniu obciążenia i zmniejsza miejscowe naprężenia, nierównomierne zużycie paska i potencjalne odchylenie paska spowodowane nierównymi wymiarami rolek.

2. Wzmocniona konstrukcja do ciężkich zastosowań

YUFENG wykorzystuje bezszwowe grubościenne rury stalowe Q235, integralne wały z litej stali węglowej, wzmocnione wsporniki tłoczone na zimno i wielowarstwowe podwójne kompozytowe labiryntowe uszczelnienia olejowe. Cięcie CNC, spawanie w osłonie gazu i elektrostatyczna, wysokotemperaturowa powłoka antykorozyjna są stosowane w celu poprawy dokładności wymiarowej, wytrzymałości konstrukcyjnej i odporności na korozję.

Podczas gdy niektóre tanie koła napinające wykorzystują cienkościenne rury o średnicy 2,0–2,5 mm, które mogą odkształcać się pod wpływem długotrwałych dużych obciążeń, w krążnikach napinających o równej długości YUFENG zastosowano bezszwowe rury stalowe o grubości 3,5 mm. Wysokiej precyzji, podwójnie uszczelnione łożyska serii 6204, 6205 i 6306 są dostępne w zależności od wymagań dotyczących obciążenia.

3. Precyzyjny obrót i stabilna wydajność pracy

Bicie promieniowe każdej rolki jest kontrolowane w zakresie 0,5 mm, podczas gdy opór obrotu statycznego utrzymuje się na poziomie około 1,5–2,5 N. Te kontrole produkcyjne pomagają uzyskać płynny obrót, niskie tarcie i zmniejszony hałas podczas pracy podczas ciągłego transportu.

Wzmocniona konstrukcja nadaje się do wymagających środowisk, w których występuje wysokie stężenie pyłu, wysoka wilgotność, rozpryski szlamu mineralnego i narażenie na łagodne kwasy lub zasady, zapewniając stabilne wsparcie dla długotrwałej pracy przenośnika.

4. Niestandardowe materiały do ​​różnych zastosowań

Oprócz standardowych stalowych kół napinających o równej długości, YUFENG oferuje specjalistyczne konfiguracje, w tym odporne na zużycie rolki z gumową otuliną, rolki antykorozyjne z polimeru UHMWPE i opcje wału ze stali nierdzewnej.

Konfiguracje te można wybrać w zależności od ścieralności materiału, warunków korozji, narażenia na wilgoć i wymagań przenośnika. Wszystkie przychodzące surowce przechodzą kontrolę składu chemicznego i wytrzymałości mechanicznej przed wejściem do produkcji, aby utrzymać stałą jakość produkcji.

Autentyczne długoterminowe dane z testów terenowych

1. Sześciomiesięczny test terenowy w podziemnej kopalni węgla kamiennego

Zespół techniczny YUFENG przeprowadził 6-miesięczny nieprzerwany test działania w terenie rolki napinającej koryta o jednakowej długości w podziemnej kopalni węgla, aby ocenić jej długoterminową wydajność w wymagających warunkach transportu. Test obejmował pracę ciągłą, obciążenie łożysk, trwałość uszczelnień, ochronę pasa i kontrolę rozsypywania się materiału.

Środowisko testowe:Podziemna jezdnia kopalni węgla kamiennego o stężeniu pyłu ≥1200 mg/m3, temperaturze otoczenia od -10°C do +65°C i całodobowej pracy ciągłej.

Obciążenie łożyska pojedynczej grupy:Do 2800 kg, przeładunek węgla surowego, skał płonnych i rud mieszanych sypkich.

2. Zweryfikowane wyniki wydajności

Żywotność:Testowane koła napinające przepracowały 32 600 godzin w trybie stabilnej pracy, a ich żywotność była 3–5 razy dłuższa niż w przypadku zwykłych cienkościennych kół napinających o różnej długości użytych do porównania.

Trwałość uszczelnienia:Po 30 kolejnych dniach testów cyrkulacji pyłu i strumienia wody pod wysokim ciśnieniem, wszystkie próbki wykazały zerowe zakleszczenie łożysk i zerowy wewnętrzny wyciek smaru.

Ochrona paska:Zrównoważona konstrukcja rolek o równej długości pomaga zmniejszyć jednostronne tarcie krawędziowe pomiędzy taśmą przenośnika a rolkami, wydłużając całkowity cykl wymiany taśmy nawet o 40% w testowanych warunkach.

Rozlanie materiału:Przy standardowym kącie koryta wynoszącym 35°, testowany system kół napinających o równej długości osiągnął zmierzony współczynnik rozsypywania wynoszący 0,48% w porównaniu z 3,2% w przypadku równoległych płaskich kół napinających i rolek napinających o różnej długości przy tej samej objętości transportu.

Pełna klasyfikacja produktu i parametry techniczne

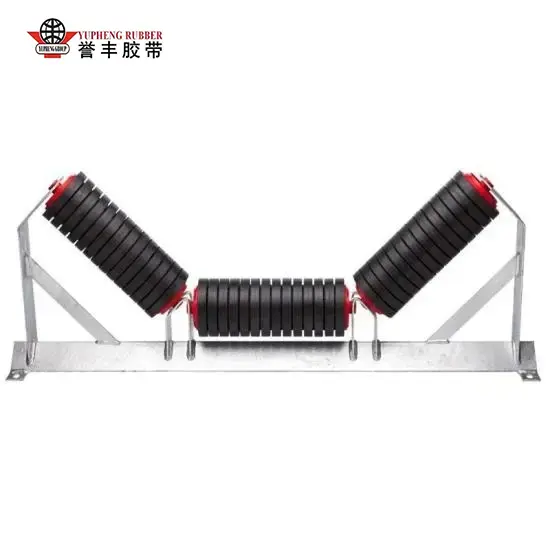

1. Standardowe 3-rolkowe koło napinające o równej długości

Konfiguracja ogólnego przeznaczenia dla górnictwa, cementu, zboża i innych systemów transportu materiałów sypkich. Standardowe kąty rynny obejmują 20°, 30°, 35° i 45°.

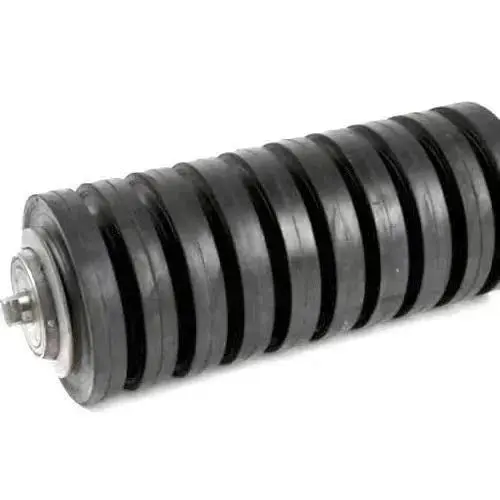

2. Koło napinające zderzaka udarowego o równej długości

Zaprojektowane do punktów załadunku i podawania materiału, rolki te są wyposażone w grubą gumową otulinę, która pochłania uderzenia spadającej rudy i zmniejsza bezpośrednie uderzenie w taśmę przenośnika i konstrukcję rolek.

3. Automatyczne, samonastawne koło napinające o równej długości

Wyposażony w konstrukcję wsporczą z korekcją odchyleń, która pomaga w prowadzeniu taśmy przenośnika z powrotem do normalnej pozycji roboczej, zmniejszając ścieranie krawędzi i potencjalne uszkodzenie taśmy.

4. Koło napinające o równej długości, antykorozyjne UHMWPE

Wykorzystuje korpus rolki z polimeru UHMWPE z opcjonalnym wałkiem ze stali nierdzewnej do środowisk korozyjnych, takich jak zakłady chemiczne, składy soli i oczyszczalnie ścieków narażone na działanie kwasów, zasad lub mgły solnej.

Standardowa tabela parametrów technicznych

Prawdziwe przypadki projektów klientów z całego świata

1. Projekt odkrywkowego wydobycia węgla w Mongolii

System przenośników poprzecznych do węgla o długości 12 km, wyposażony w wytrzymałą taśmę o szerokości 1200 mm i projektowaną wydajność transportu 2000 ton na godzinę, uległ wcześniej przedwczesnym awariom związanym z kołami napinającymi o różnej długości po około 6000 godzinach pracy.

YUFENG dostarczył dostosowane do potrzeb klienta wzmocnione uszczelnienie 35° Koła napinające o równej długości z pogrubionymi ściankami rur i ulepszonym uszczelnieniem labiryntowym. Po 18 miesiącach ciągłej pracy na zewnątrz w ramach projektu odnotowano zerową wymianę rolek i zero zgłoszonych awarii rolek, a miesięczne koszty pracy związanej z konserwacją zostały obniżone o około 65%.

2. Terminal rozładunku rudy przybrzeżnej Azji Południowo-Wschodniej

Projekt obejmował ciągły rozładunek statków na świeżym powietrzu i transport na tereny magazynowe w warunkach silnej korozji wywołanej przybrzeżną mgłą solną. Firma YUFENG dostarczyła antykorozyjne koła napinające o równej długości z UHMWPE z wewnętrznymi wałami ze stali nierdzewnej.

Po dwóch latach ciągłej pracy dostarczone walce nie wykazały żadnych usterek związanych z rdzą ani blokad łożysk, zapewniając niezawodne wsparcie podczas długoterminowego transportu materiałów sypkich przybrzeżnych.

3. Krajowa linia do produkcji klinkieru cementowego

Linia do produkcji klinkieru cementowego o wydajności 5000 ton dziennie wymagała rolek do wysokotemperaturowego transportu popiołu z pieca oraz transportu kruszywa o wysokiej ścieralności. Firma YUFENG dostarczyła gumowe koła napinające o równej długości, aby zmniejszyć uderzenia i kontakt ścierny pomiędzy transportowanym materiałem, rolkami i taśmą przenośnika.

Dostosowana konfiguracja odporna na uderzenia pomaga chronić powierzchnię taśmy przenośnika, zmniejszać nadmierne zużycie i wydłużać cykl operacyjny systemu przenośnikowego.

Podstawowe przewagi konkurencyjne w porównaniu ze zwykłymi krążnikami rynkowymi o różnej długości

Obowiązujące scenariusze przemysłowe

Rolka napinająca o równej długości YUFENG jest przeznaczona do systemów transportu materiałów sypkich wymagających równomiernego rozkładu obciążenia, stabilnego podparcia pasa i niezawodnej długotrwałej pracy. W zależności od środowiska pracy można wybrać różne materiały i konfiguracje rolek.

1. Przemysł wydobywczy

Nadaje się do odkrywkowych kopalń węgla, podziemnych systemów transportu rudy żelaza, rudy złota i boksytu, wspomagając transport na duże odległości ciężkich materiałów sypkich w wymagających warunkach pracy.

2. Elektrownie cieplne

Stosowany do linii podawania węgla, transportu materiału odsiarczającego wapień oraz systemów transportu popiołu i żużla kotłowego. Wzmocniona konstrukcja rolek umożliwia ciągłą obsługę materiałów sypkich.

3. Przemysł materiałów budowlanych

Nadaje się do cementowni, kamieniołomów piasku i kruszyw kamiennych, linii przetwarzania żwiru i innych zastosowań związanych z materiałami ściernymi sypkimi i transportem ciągłym.

4. Porty i terminale ładunków masowych

Zaprojektowane do załadunku, rozładunku i rozładunku węgla, rudy żelaza, zbóż i chemikaliów oraz systemów transportu na składowiskach. Można wybrać różne materiały rolek i konfiguracje uszczelnień dla środowisk zewnętrznych i o wysokiej wilgotności.

5. Produkcja chemiczna i soli

Dostępne są antykorozyjne koła napinające UHMWPE o równej długości do zastosowań narażonych na działanie kwasów, zasad, mgły solnej i innych warunków korozyjnych, w tym w zakładach chemicznych, zakładach produkujących sól i powiązanych systemach transportu materiałów.

6. Przemysł przetwórstwa zbóż

Opcje rolek o niskim zużyciu i do zastosowań spożywczych nadają się do systemów przechowywania i przenoszenia pszenicy, kukurydzy, ryżu i innych rolniczych materiałów sypkich, zapewniając płynny obrót i stabilne podparcie taśmy.

Fabryczna profesjonalna siła i zapewnienie jakości

YUFENG prowadzi znormalizowany zautomatyzowany warsztat produkcyjny o powierzchni 20 000 m², wyposażony w ponad 50 zestawów precyzyjnego sprzętu do obróbki CNC. Dzięki miesięcznej zdolności produkcyjnej do 80 000 rolek przenośnikowych i 15-letniemu doświadczeniu produkcyjnemu koncentrujemy się na niezawodnych rozwiązaniach rolek dla górnictwa, cementu, portów, energetyki, rolnictwa i innych branż transportu masowego.

1. Możliwości produkcyjne

Nasz system produkcyjny integruje precyzyjną obróbkę CNC, produkcję rur nawojowych, obróbkę wałów, spawanie, montaż łożysk, uszczelnianie i obróbkę powierzchni. Zdolność produkcyjna obsługuje zarówno standardowe zamówienia rolek, jak i niestandardowe specyfikacje dla projektów przenośników na dużą skalę.

2. Certyfikaty jakości i zgodność

Nasze produkty rolkowe są produkowane w ramach kontrolowanego systemu zarządzania jakością i spełniają wymagania ISO 9001, MT/T 821 i CE. W przypadku kwalifikowanych projektów klientów można dostarczyć raporty z audytów fabrycznych stron trzecich i dokumenty z testów wydajności produktu.

3. Pięciostopniowa kontrola jakości

Nasz proces kontroli jakości obejmuje kontrolę przychodzących surowców, badanie wytrzymałości półproduktów, badanie oporu obrotu gotowych rolek, symulację starzenia się uszczelnień i końcową kontrolę opakowania. Ten wielostopniowy system kontroli pomaga zachować stałą dokładność wymiarową, skuteczność uszczelnienia i stabilność obrotową we wszystkich partiach produkcyjnych.

4. Inżynieria CAD i wsparcie techniczne

YUFENG zapewnia bezpłatne rysunki techniczne CAD w celu dopasowania projektu, potwierdzenia instalacji i weryfikacji konstrukcji przenośnika. Nasz zespół techniczny może zalecić odpowiednią średnicę rolki, kąt koryta, konfigurację łożysk i wymiary wspornika w zależności od szerokości taśmy i warunków transportu.

5. Próbka i niestandardowa usługa produkcyjna

Małe zamówienia próbne mogą być wspierane dostawą próbek w ciągu około 7 dni, w zależności od specyfikacji produktu. Standardowe zamówienia na produkcję masową zazwyczaj trwają 15–20 dni, natomiast specyfikacje niestandardowe są ustalane zgodnie z wymaganiami projektu i złożonością produkcji.

6. Globalne wsparcie posprzedażowe

YUFENG zapewnia zdalne wskazówki techniczne dotyczące wyboru, instalacji i obsługi rolek. W przypadku kwalifikowanych dużych zagranicznych projektów przemysłowych możemy również zapewnić pomoc w doborze na miejscu, aby pomóc klientom osiągnąć niezawodną wydajność przenośników.

Konwersja

Czy szukasz trwałej i niewymagającej konserwacji rolki, która umożliwi modernizację systemu przenośników masowych i obniży długoterminowe koszty eksploatacji? Skontaktuj się już teraz z naszym profesjonalnym zespołem inżynierów, aby ubiegać się o bezpłatne próbki produktów, uzyskać spersonalizowane rysunki techniczne i bezpośredni cennik hurtowy! Zapewniamy kompleksowe rozwiązanie w zakresie dopasowywania komponentów przenośników do wszystkich wymagań projektów związanych z transportem materiałów.

Sekcja często zadawanych pytań

1. P: Jakie są główne zalety naszych rolek napinających o tej samej długości w porównaniu z rolkami napinającymi o różnej długości?

Odp.: Nasze trzy identyczne rolki o tej samej długości zapewniają w pełni zrównoważony rozkład obciążenia, eliminują jednostronne naprężenia taśmy i ścieranie krawędzi, zmniejszają rozsypywanie się materiału i znacznie wydłużają żywotność taśmy przenośnika. 35° to najbardziej uniwersalny standardowy kąt odpowiedni dla większości projektów w górnictwie i przemyśle cementowym. Wersja z kątem rozwarcia światła 20° nadaje się do transportu zboża z lekkimi ładunkami, natomiast model z głęboką rynną 45° jest przeznaczony do transportu materiałów sypkich o dużej wydajności. YUFENG może całkowicie wyregulować kąt nachylenia wspornika zgodnie z rysunkiem projektowym przenośnika.

2. P: Czy możemy dostarczyć antykorozyjne koła napinające korytowe o równej długości dla soli i zakładów chemicznych?

O: Absolutnie. Zapewniamy trzy rozwiązania antykorozyjne: koła napinające o równej długości wykonane z niemetalowego polimeru UHMWPE, koła napinające z powłoką gumową, odporne na zużycie ze stali antykorozyjnej oraz niestandardowe koła napinające z wewnętrznym wałem ze stali nierdzewnej, które można dostosować do długotrwałych, korozyjnych środowisk pracy zawierających kwasy, zasady i mgłę solną.

3. P: Jaka jest minimalna ilość zamówienia i standardowy czas dostawy?

 Odp.: Przykładowe zamówienie próbne MOQ to 1 sztuka; formalne zamówienie zbiorcze MOQ to 100 zestawów. Standardowe specyfikacje konwencjonalnych rolek napinających o równej długości można dostarczyć w ciągu 7 dni roboczych, natomiast niestandardowe niestandardowe rolki napinające o równej długości wymagają 15–20 dni okresu produkcyjnego.

4. P: Czy koła napinające koryta o równej długości są zgodne z międzynarodowymi standardami projektowania przemysłowego?

Odp.: Wszystkie gotowe produkty są w pełni zgodne ze światowymi normami przemysłowymi CEMA, ISO, MT/T 821 i DIN. Dołączone są kompletne oficjalne raporty z testów w celu transgranicznej odprawy celnej eksportowej.
