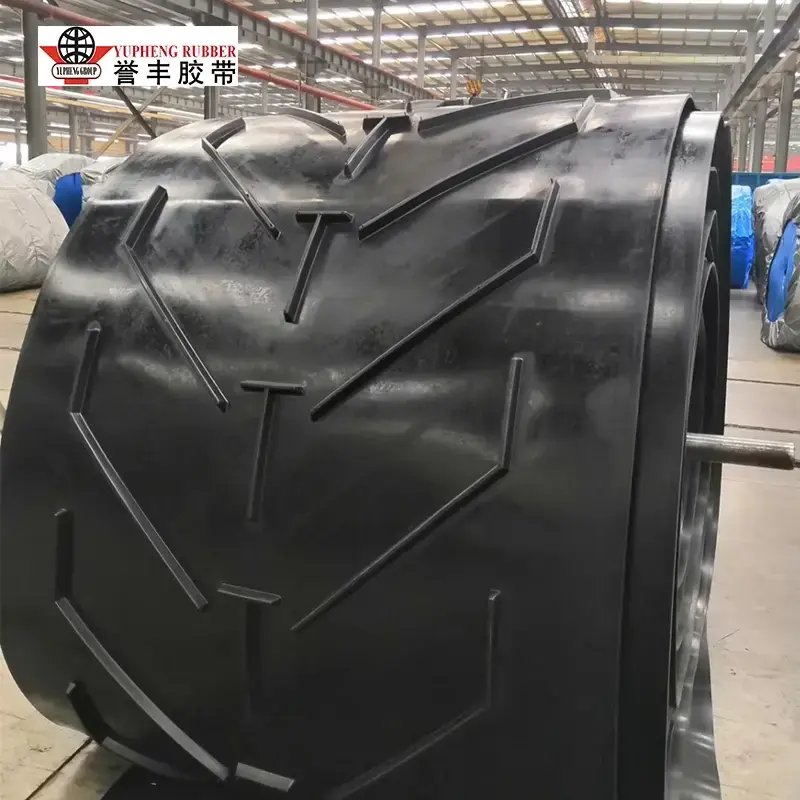

Przenośnik taśmowy Chevron

W przypadku transportu materiałów sypkich pod dużym kątem przenośnik taśmowy YUFENG Chevron zapewnia lepszą przyczepność i wydajność przenoszenia dzięki podwyższonym knagom w kształcie litery V, w jodełkę lub jodełkę. W porównaniu z taśmami płaskimi, wzorzysta powierzchnia ogranicza cofanie się materiału i umożliwia transport pod kątem do 40° lub większym. Nadaje się do węgla, rudy, piasku, żwiru, zboża, nawozów i innych materiałów sypkich w górnictwie, portach, rolnictwie i przemyśle materiałów budowlanych.

Technologia materiałów i produkcji

1. Wzmocniona tkanina EP i trwała mieszanka gumy

YUFENG Chevron Conveyor Belt wykorzystuje wysokiej jakości tkaninę poliestrowo-nylonową EP jako osnowę na rozciąganie, zapewniając wysoką wytrzymałość, niskie wydłużenie, dobrą zdolność do rozciągania i niezawodną odporność na uderzenia przy ciągłym transporcie. Górna i dolna pokrywa są wykonane z kauczuku naturalnego i syntetycznego, co zapewnia zrównoważoną odporność na ścieranie, odporność na starzenie i elastyczność w wymagających środowiskach przemysłowych.

2. Jednoetapowa integralna wulkanizacja bloków i korpusu paska

Kluczowa zaleta produkcyjna pasa YUFENG Chevron Belt polega na jednoetapowej integralnej wulkanizacji bloków i korpusu paska. W przeciwieństwie do konwencjonalnej produkcji dwuetapowej, w której najpierw wulkanizuje się pasek, a zatrzaski mocuje się oddzielnie, YUFENG wykorzystuje precyzyjne stalowe formy do bloków oraz kontrolowany, ciągły proces wulkanizacji, aby uformować zatrzaski i pas w jednorodną strukturę. Ta zintegrowana konstrukcja zapewnia mocniejsze połączenie gumy z knagiem i zmniejsza ryzyko pękania, oddzielania się lub odrywania knagi podczas długotrwałego transportu.

3. Wieloetapowa kontrola fabryczna pod kątem stałej jakości

Wszystkie surowce pochodzą od kwalifikowanych dostawców krajowych i międzynarodowych i są sprawdzane przed produkcją. Wykończone pasy Chevron przechodzą testy fabryczne obejmujące wytrzymałość na rozciąganie, odporność na ścieranie, zginanie w niskich temperaturach i przyczepność gumy do zatrzasku. Te kontrole jakości pomagają utrzymać stałą wydajność konstrukcyjną i niezawodną przyczepność w zastosowaniach związanych z transportem pochyłym, ciężkim i ciągłym.

Dane z testów terenowych i walidacja aplikacji

1. Wydajność transportu pochyłego w warunkach ciągłych testów

Firma YUFENG przeprowadziła sześciomiesięczny ciągły test śledzenia, łącząc ocenę laboratoryjną i dane dotyczące operacji wydobywczych na miejscu, porównując Chevron Belt ze zwykłymi taśmami płaskimi w pochyłych warunkach transportu. Przy nachyleniu powyżej 20° zwykłe płaskie pasy wykazywały zauważalny poślizg materiału, a cofanie się przekraczało 30% przy 25°.

W tych samych warunkach pas YUFENG  utrzymywał stabilny ruch materiału pod kątem 30° bez zaobserwowanego cofania się i pozostał skuteczny w zastosowaniach z kątami przenoszenia do 40°, w zależności od właściwości materiału i konfiguracji zatrzasku.

Przy nachyleniu 30° i tej samej prędkości taśmy taśma jodełkowa osiągała o około 40–60% większą przepustowość przenoszenia niż testowana taśma płaska. Podniesione zatrzaski pomogły w równomiernym rozłożeniu materiałów sypkich na taśmie i ograniczyły cofanie się materiału, poprawiając wydajność transportu i ograniczając powtarzające się przemieszczanie materiału.

2. Zintegrowana struktura zatrzasku zapewniająca dłuższą żywotność

Dane terenowe i opinie klientów wskazują, że integralnie wulkanizowane knagi YUFENG mogą zapewnić o ponad 50% dłuższą żywotność niż porównywalne segmentowe konstrukcje knagów w podobnych warunkach pracy. Jednoczęściowa konstrukcja pomaga ograniczyć pękanie, deformację i oddzielanie się bloku, utrzymując stabilną pracę taśmy podczas ciągłego transportu pod kątem i redukując nieoczekiwane przestoje związane z wymianą.

3. Sprawdzona wydajność w górnictwie i transporcie materiałów sypkich

W kopalni odkrywkowej węgla w Azji Południowo-Wschodniej YUFENG Chevron Belt pracował na przenośniku nachylonym pod kątem 28°–32° do transportu surowego węgla i skały płonnej. Po 18 miesiącach ciągłej pracy pod dużym obciążeniem zatrzaski pozostały nienaruszone, bez widocznych pęknięć, a transport materiału pozostał stabilny bez znaczącego cofania się.

W australijskim kamieniołomie taśma jodełkowa C25 z knagami o średnicy 25 mm transportowała pokruszony wapień i kruszywo pod kątem 35° w warunkach zapylenia i dużych uderzeń, bez odnotowywania odrywania się lub rozdzierania knag, a żywotność była prawie dwukrotnie większa w porównaniu z poprzednim standardowym pasem wzorzystym klienta.

W porcie europejskim do załadunku ziarna i nawozów pod kątem 22–25° zastosowano przenośnik taśmowy C15 Chevron z knagami 15 mm. Taśma utrzymywała dobrą przepustowość i stabilny przepływ materiału przez cały czas pracy, przy niskim wskaźniku awaryjności, który spełniał wymagania klienta dotyczące ciągłego transportu ładunków masowych.

Pełne parametry specyfikacji produktu

YUFENG obsługuje produkcję pełnowymiarową i niestandardowe przetwarzanie pasków jodełkowych, obejmujących różne wzory bloków i wysokości, aby dopasować je do różnych kątów nachylenia i materiałów:

Dlaczego warto wybrać YUFENG?

1. Zintegrowana wulkanizacja zapewniająca bezpieczne łączenie zatrzasków

YUFENG obsługuje dedykowany sprzęt do produkcji taśm przenośnikowych i ujednolicone procedury kontroli jakości, mając ponad 10-letnie doświadczenie w produkcji i eksporcie taśm przenośnikowych. W naszym przenośniku taśmowym Chevron zastosowano jednoetapowy, ciągły proces wulkanizacji w celu zintegrowania bloków z korpusem paska, unikając słabych punktów łączenia zwykle występujących w przypadku oddzielnie mocowanych bloków. Ta zintegrowana struktura pomaga ograniczyć pękanie, odrywanie i deformację bloku podczas długotrwałego transportu pod kątem.

2. Precyzyjne formowanie zapewniające stałą geometrię zatrzasku

Formy stalowe o wysokiej precyzji służą do kontrolowania wysokości knag, odstępów, kąta i ogólnej spójności wzoru w całej produkcji. Dokładna geometria bloku zapewnia bardziej równomierny chwyt materiału i pomaga utrzymać przewidywalną wydajność transportu, gdy na tej samej linii produkcyjnej zainstalowanych jest wiele taśm.

3. Wsparcie produkcyjne od specyfikacji do dostawy

Jako producent źródłowy, YUFENG zapewnia pełne wsparcie, począwszy od analizy warunków pracy i wyboru specyfikacji pasa, aż po dostosowywanie wzoru, produkcję i pomoc techniczną. Klienci mogą wybrać odpowiednią szerokość, grubość, wysokość bloku i konfigurację zgodnie z charakterystyką materiału i kątem przenoszenia. Stabilne harmonogramowanie produkcji obsługuje również standardowe specyfikacje i zamówienia masowe, pomagając klientom kontrolować terminy realizacji zamówień i długoterminowe koszty konserwacji przenośników.

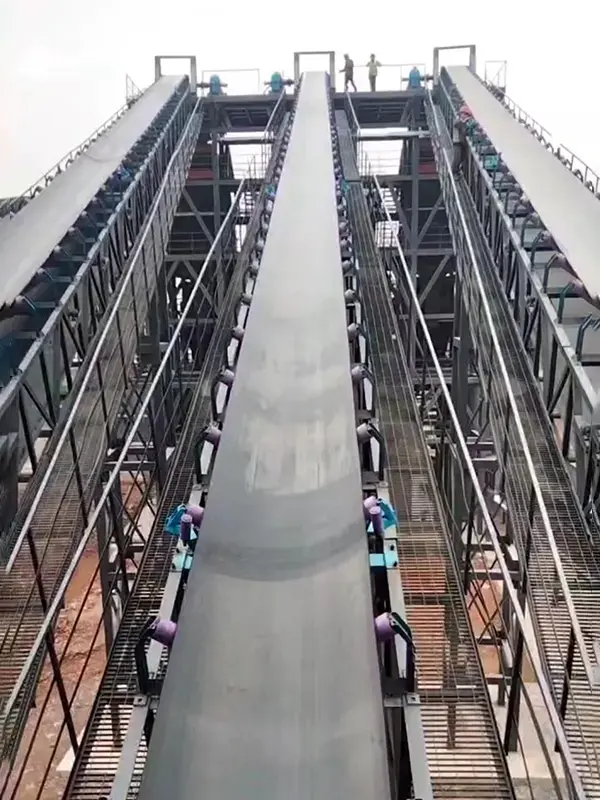

Odpowiednie zastosowania

Przenośnik taśmowy YUFENG Chevron jest przeznaczony do transportu pochyłego, gdzie wymagane jest silniejsze trzymanie materiału i stabilny transport w górę. Podniesione knagi w jodełkę pomagają ograniczyć cofanie się materiału i utrzymać stały przepływ materiału w różnych zastosowaniach przemysłowych.

1. Górnictwo i przeróbka węgla

Nadaje się do transportu węgla surowego, rudy, skały płonnej i innych materiałów sypkich na przenośnikach pochyłych. Wzmocnione bloki w jodełkę zapewniają niezawodną przyczepność w warunkach dużego obciążenia i dużych uderzeń.

2. Kamieniołomy i materiały budowlane

Służy do transportu kruszonego kamienia, piasku, żwiru, surowców cementowych i kruszyw po pochyłych trasach, pomagając utrzymać stabilny przepływ materiału i ograniczając jego cofanie się.

3. Porty i terminale ładunków masowych

Nadaje się do załadunku i rozładunku węgla, rudy, zboża i innych ładunków masowych na przenośnikach rampowych, szczególnie tam, gdzie wymagany jest niezawodny transport w zmiennych warunkach obciążenia.

4. Rolnictwo i przetwórstwo zbóż

Zastosowanie w systemach transportu zbóż, nawozów i paszy. Można wybrać różne wysokości i wzory bloków w zależności od właściwości materiału i kąta przenoszenia.

5. Zakłady chemiczne i nawozowe

Zaprojektowane do przenoszenia nachylonych nawozów granulowanych i materiałów chemicznych, zapewniając stabilną przyczepność przy jednoczesnym zmniejszeniu cofania się materiału podczas ciągłej pracy.

6. Transport materiałów w workach

Nadaje się do transportu worków z cementem, worków nawozów i innych materiałów opakowanych na pochyłych liniach przenośnikowych. Struktura zatrzasków pomaga utrzymać worki w bezpiecznym położeniu podczas transportu do góry.

Często zadawane pytania

1. Jaka jest różnica pomiędzy pasem jodełkowym a płaskim przenośnikiem taśmowym?

Główną różnicą jest oczyszczona struktura powierzchni. Płaskie przenośniki taśmowe nadają się zazwyczaj do transportu poziomego lub pod niewielkim kątem, natomiast przy bardziej stromych pochyłościach materiał może zacząć się ślizgać. YUFENG Chevron Belt wykorzystuje knagi w kształcie litery V lub w jodełkę, aby zwiększyć przyczepność do powierzchni, zmniejszyć cofanie się materiału i zapewnić stabilny transport pochyły. W zależności od właściwości materiału, konstrukcji pasa i warunków pracy, pasy jodełkowe można stosować do przenoszenia pod kątem do około 40°.

2. Jakie wzory bloków i opcje dostosowywania są dostępne?

YUFENG obsługuje różne konfiguracje bloków, w tym wzory otwarte V, zamknięte V, typu Y, typu U, jodełkowe, rybie i Multi-V. Standardowe wysokości bloków obejmują 5 mm, 15 mm, 17 mm, 25 mm i 32 mm, dostępne są również wymiary niestandardowe. Szerokość, grubość, geometrię bloku i wydajność gumy można dostosować do transportowanego materiału, kąta nachylenia i wymagań zastosowania w górnictwie, portach, rolnictwie i innych gałęziach przemysłu.

3. Jaki jest oczekiwany okres użytkowania i wymagania dotyczące konserwacji?

W odpowiednich warunkach pracy i regularnej konserwacji integralnie wulkanizowany pas Chevron firmy YUFENG może zapewnić dłuższą żywotność niż porównywalne segmentowe pasy z zatrzaskami. Rutynowa konserwacja obejmuje głównie sprawdzanie zużycia knag, nacięć i pęknięć powierzchni, sprawdzanie wyrównania paska i utrzymywanie odpowiedniego napięcia przenośnika. Ponieważ bloki są integralnie wulkanizowane z korpusem paska, ryzyko odłączenia się bloku jest zmniejszone, co pomaga zminimalizować nieoczekiwane przestoje w konserwacji i wymianie.

4. Czy możesz dostarczyć próbki i niestandardowe specyfikacje?

Tak. YUFENG może dostarczyć próbki do weryfikacji specyfikacji i obsługuje dostosowaną szerokość, grubość, wzór zatrzasku, wysokość bloku i skład gumy. Klienci mogą podać kąt przenoszenia, rodzaj materiału, wymiary taśmy i warunki pracy, dzięki czemu nasz zespół techniczny może zalecić odpowiednią konfigurację przenośnika taśmowego Chevron.

Skontaktuj się z YUFENGiem

Jeśli potrzebujesz trwałego pasa jodełkowego do zastosowań w górnictwie, kamieniołomach, portach, rolnictwie lub innych zastosowaniach związanych z transportem pochyłym, skontaktuj się z firmą YUFENG, aby uzyskać próbki produktów, specyfikacje techniczne i najnowszą ofertę fabryczną.
