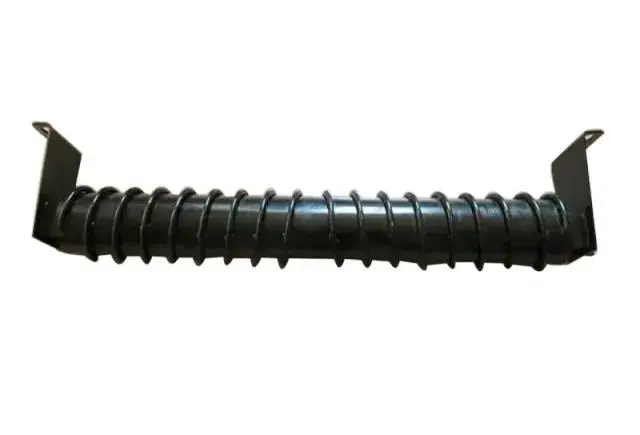

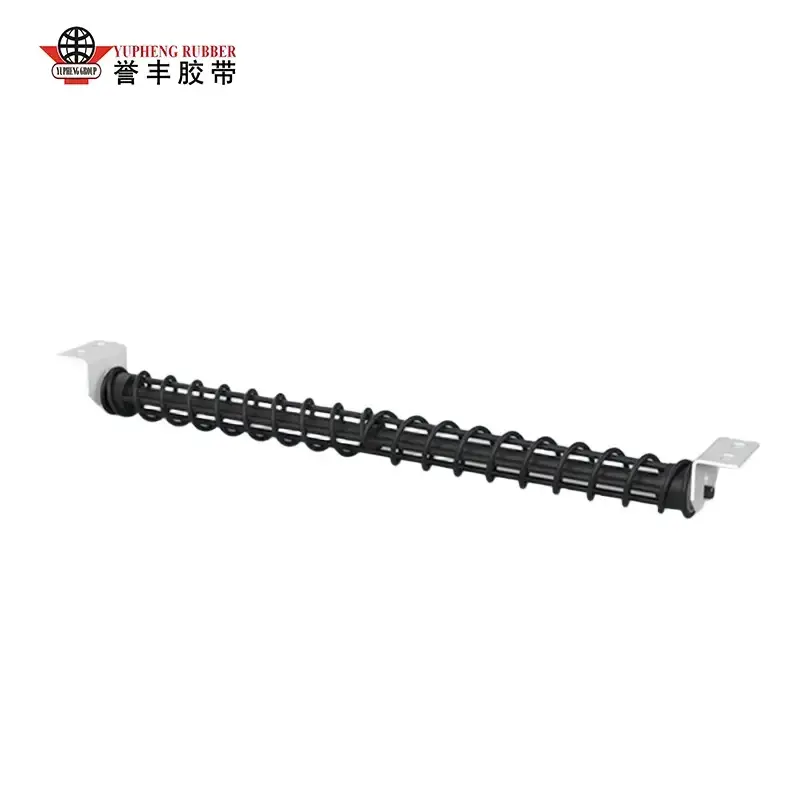

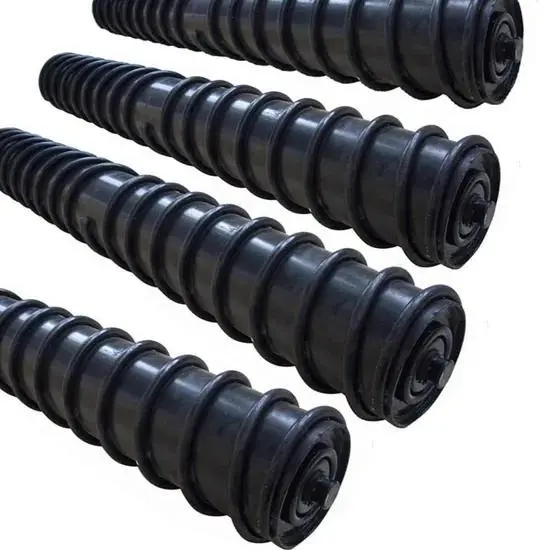

Rolka napinająca ze spiralnym powrotem

YUFENG specjalizuje się w wysokowydajnych samoczyszczących produktach z serii przenośników taśmowych, a podstawowa baza produkcyjna i zautomatyzowane warsztaty zlokalizowane są w klastrze przemysłowym profesjonalnych maszyn przenośnikowych w północnych Chinach. Marka integruje spiralną konstrukcję zapobiegającą przywieraniu, odporne na zużycie surowce o wysokiej wytrzymałości i wielokanałową technologię uszczelnienia labiryntowego w każdej spiralnej rolce napinającej.

Podstawowe informacje o testach

YUFENG przeprowadził 6-miesięczny nieprzerwany test działania w terenie, aby ocenić długoterminową wydajność swojej spiralnej rolki zwrotnej luźnej w wymagających warunkach przenośnika po stronie powrotnej. Test obejmował wiele środowisk przemysłowych, w tym podziemne wydobycie węgla, transport klinkieru cementowego, rozładunek proszków mineralnych z portów i transport popiołów w elektrowniach cieplnych.

Scenariusze testów obejmowały warunki o dużym zapyleniu, wysokiej wilgotności, błocie i lepkim materiale, ze średnio 4–9 kg pozostałości lepkiego proszku rudy, błota i popiołu przyczepionych do każdego metra kwadratowego taśmy powrotnej. Warunki te wybrano w celu odtworzenia typowych problemów z przyczepnością materiału spotykanych w ciągłym transporcie przemysłowym.

Wyniki badań potwierdziły, że w przypadku krążników przenośnika powrotnego pracujących z materiałami lepkimi sama podstawowa nośność nie jest wystarczająca. Automatyczne uwalnianie materiału, właściwości antyadhezyjne i stabilność prowadzenia taśmy mają kluczowe znaczenie dla utrzymania płynnej pracy taśmy powrotnej. Te wymagania dotyczące wydajności stanowią podstawową logikę projektowania rolki luźnej YUFENG.

Test wydajności strukturalnej samoczyszczącej spirali

Porównawczy test terenowy w warunkach lepkiego materiału

YUFENG przeprowadził dwutygodniowy porównawczy test terenowy pomiędzy rolką napinającą o spiralnym powrocie i zwykłymi rolkami napinającymi o gładkim powrocie w identycznych warunkach transportu lepkiego popiołu. Wyniki testów wykazały znaczące różnice w kontroli przyczepności materiału i wymaganiach konserwacyjnych.

W przypadku zwykłych rolek napinających o gładkim powrocie po 8–12 godzinach ciągłej pracy na powierzchni rolek gromadził się nierównomierny materiał. Nagromadzone lepkie materiały utworzyły nieregularne wybrzuszenia, powodując problemy z odchylaniem się paska i wymagające ręcznego czyszczenia raz na 12 godzin. Każde przestoje związane z czyszczeniem trwały około 18–22 minut, co zwiększało obciążenie konserwacyjne i zmniejszało dostępność przenośników.

Rolka napinająca YUFENG przyjmuje symetryczną podwójną spiralną strukturę lotu. Podczas obrotu rolki spiralna powierzchnia w sposób ciągły usuwa resztki lepkich materiałów i prowadzi je od środka taśmy w obie strony. Po 30 dniach ciągłej pracy nie zaobserwowano wyraźnego gromadzenia się materiału na powierzchni walca, co eliminuje konieczność częstego czyszczenia ręcznego.

1. Symetryczny dwukierunkowy lot spiralny w kształcie litery S

Zgarniak spiralny ze stali o wysokiej wytrzymałości jest precyzyjnie zespawany zgodnie z trajektorią styku paska. Dwukierunkowa spiralna struktura generuje zrównoważoną boczną siłę docisku materiału, równomiernie przenosząc lepkie pozostałości w kierunku obu krawędzi taśmy, nie powodując skupionego ścierania lub uszkodzenia warstwy gumowej taśmy przenośnika.

2. Wielowarstwowy labiryntowy kompozytowy system uszczelniający

Wewnętrzna trójkanałowa uszczelka labiryntowa z nylonu w połączeniu z zewnętrznym gumowym pierścieniem pyłoszczelnym tworzy wielostopniową konstrukcję zabezpieczającą. Taka konstrukcja skutecznie blokuje przedostawanie się pyłu kopalnianego, błotnistej wody i drobnego popiołu do wnęki łożyska, zapobiegając typowym awariom, takim jak zakleszczenie łożyska i zablokowanie obrotu rolek spowodowane zanieczyszczeniem materiału.

3. Koncentryczna, zrównoważona struktura rozkładu ciężaru

Zautomatyzowana technologia toczenia CNC kontroluje koncentryczność rury rolkowej w zakresie całkowitego bicia wskaźnikowego wynoszącego 0,3 mm. Zoptymalizowana konstrukcja wyważenia dynamicznego utrzymuje amplitudę drgań obrotowych poniżej 0,8 mm podczas pracy przenośnika z dużą prędkością, redukując dodatkowe straty naprężenia taśmy i zmniejszając niepotrzebne zużycie energii przez system przenośnika.

Test odporności na kurz i błoto oraz odporność na korozję

Warunki testu symulacji środowiskowej

Rolka zwrotna spiralna YUFENG jest przeznaczona do środowisk transportu mokrego na świeżym powietrzu i pod ziemią. Jego szczelność i odporność na korozję zostały zweryfikowane w drodze profesjonalnych testów symulacyjnych środowiskowych.

Test symulował ciągłe rozpryskiwanie się błotnistej wody z szybkością przepływu wody 9 mm/godzinę w połączeniu z narażeniem na pył mineralny o wysokim stężeniu. Próbki pracowały nieprzerwanie przez 40 kolejnych minut w tych trudnych warunkach, aby ocenić niezawodność uszczelnienia i skuteczność ochrony przed korozją.

Zweryfikowane wyniki testów

Po badaniu wnęka łożyska pozostała całkowicie sucha, bez przedostawania się wody i pyłu. Ocynkowana ogniowo skorupa walca i zwoje spiralne zachowały nienaruszoną powłokę antykorozyjną bez łuszczenia się i uszkodzeń powierzchni. Po teście opór obrotowy łożyska wzrósł zaledwie o 3%, nie zaobserwowano żadnego przeciągnięcia rolki ani uszkodzenia obrotowego.

To stabilne uszczelnienie i działanie antykorozyjne umożliwia rolce luźnej YUFENG niezawodną pracę w deszczowych portach na świeżym powietrzu, bogatych w wodę kopalniach podziemnych i środowiskach mycia natryskowego w cementowniach. Konstrukcja skutecznie zmniejsza ryzyko przestojów i koszty wymiany spowodowane rdzą, gromadzeniem się materiału i uszkodzeniem łożysk.

Inteligentne porównanie zapobiegania odchyleniom i wydajności

Dzięki ciągłym testom załadunku i działania na miejscu, spiralna rolka napinająca YUFENG zapewnia o 40% wyższą kompleksową wydajność działania niż zwykłe rolki napinające z gładkim powrotem, przy konkretnych danych porównawczych przedstawionych w poniższej tabeli:

Zweryfikowane standardowe parametry techniczne produktu

1. Surowiec do skorupy walca

Rolka napinająca YUFENG wykorzystuje precyzyjną, bezszwową rurę ze stali węglowej ERW Q235 jako materiał powłoki rolki. Każda rura przed produkcją przechodzi ścisłą kontrolę surowca i jest poddawana cynkowaniu ogniowemu obróbce antykorozyjnej w celu poprawy odporności na zużycie, udarności oraz długoterminowej niezawodności działania na zewnątrz i pod ziemią.

2. Dopasowany zakres szerokości taśmy przenośnika

Standardowa rolka napinająca obsługuje taśmy przenośnikowe o szerokości od 400 mm do 2000 mm, obejmując systemy transportu materiałów sypkich o lekkim, średnim i dużym obciążeniu.

3. Opcje standardowych średnic zewnętrznych rolek

Dostępne standardowe średnice rolek to Φ89mm, Φ108mm, Φ133mm, Φ159mm, Φ168mm i Φ219mm. Dostępne jest specjalne dostosowanie średnicy w zależności od konstrukcji przenośnika i wymagań operacyjnych.

4. Nośność statyczna pojedynczego walca

Maksymalna nośność statyczna pojedynczej rolki sięga 1500 kg, spełniając wymagania systemów przenośników dalekobieżnych przewożących ciężkie materiały, takie jak rudy mineralne, węgiel i sypkie materiały przemysłowe.

5. Dopasowana grubość taśmy przenośnika

Rolka jest kompatybilna z przenośnikami taśmowymi o grubości od 3mm do 18mm, w tym ze standardowymi gumowymi taśmami przenośnikowymi, ognioodpornymi taśmami górniczymi oraz odpornymi na zużycie cementowymi taśmami transportowymi.

6. Zakres adaptacji temperatury roboczej

Rolka zwrotna spiralna YUFENG utrzymuje stabilną pracę w zakresie od -40°C do +65°C, dzięki czemu nadaje się do niskotemperaturowych środowisk górniczych na świeżym powietrzu i przemysłowych linii produkcyjnych o wysokiej temperaturze.

7. Standardowa waga netto pojedynczej rolki

Standardowa masa netto waha się od 6,2 kg do 28,7 kg w zależności od średnicy rolki, długości efektywnej i konfiguracji konstrukcyjnej.

8. Standardowa konfiguracja łożysk

W rolce zastosowano łożyska kulkowe zwykłe ZZ z luzem C3 i niskim oporem obrotowym, tolerancją rozszerzalności cieplnej i bezobsługowym wypełnieniem smarem, aby zapewnić stabilną pracę przez cały cykl serwisowy.

Prawdziwe przypadki zastosowań przemysłowych na miejscu

1. Zastosowanie przenośnika powrotnego do podziemnej kopalni węgla

Klient podziemnej kopalni węgla doświadczył wcześniej częstego zacinania się koła napinającego powrotnego spowodowanego gromadzeniem się mokrego szlamu węglowego i pyłu skalnego. Awarie te skutkowały odchyleniami pasa, powtarzającymi się przerwami w produkcji i wysokimi kosztami ręcznego czyszczenia.

Po wymianie tradycyjnych rolek zwrotnych na rolki luźne YUFENG, system przenośników działał nieprzerwanie przez sześć miesięcy. Wyeliminowano codzienne ręczne czyszczenie, błędy odchylenia paska zmniejszyły się o ponad 70%, a miesięczne koszty wymiany koła pasowego napinającego zmniejszono o ponad 55%. Rozwiązanie zmniejszyło również ryzyko związane z bezpieczeństwem prac podziemnych, spowodowane częstym ręcznym czyszczeniem sprzętu.

2. Zastosowanie przenośnika do transportu minerałów w portach przybrzeżnych

Przybrzeżny terminal rudy działający w warunkach ciągłego narażenia na deszcz i mgłę morską cierpiał wcześniej z powodu szybkiej korozji walców i gromadzenia się proszków mineralnych. Tradycyjne koła napinające o gładkim powrocie powodowały gromadzenie się powierzchni, która porysowała drogie przenośniki taśmowe.

Po zastosowaniu spiralnych rolek zwrotnych YUFENG z powłokami cynkowanymi ogniowo i samoczyszczącymi strukturami spiralnymi, problemy z przyczepnością materiału zostały znacznie zmniejszone. Jedna partia dostarczonych rolek działała nieprzerwanie przez ponad osiem miesięcy bez wymiany, utrzymując stabilną wydajność w trudnych warunkach morskich.

3. Aplikacja do transportu lepkiego popiołu w cementowni

Duża baza produkcyjna cementu borykała się z poważnym problemem przyczepności rolek powrotnych spowodowanym wilgotnym popiołami klinkierowymi. Przed wymianą zespoły konserwacyjne musiały ręcznie czyścić rolki powrotne na każdej zmianie, co wiązało się z dużym nakładem pracy i częstymi przestojami przenośnika.

Po zainstalowaniu rolek napinających YUFENG spiralna struktura automatycznie usuwa gromadzący się popiół podczas pracy. Koszty pracy związanej z czyszczeniem zostały obniżone o około dwie trzecie, a zmniejszone ścieranie taśmy pomogło wydłużyć jej żywotność.

Pięć podstawowych przewag konkurencyjnych

1. Prawdziwa wydajność sprawdzona w praktyce przemysłowej

Wszystkie dane dotyczące skuteczności czyszczenia, odporności na odchylenia i żywotności są weryfikowane poprzez ciągłe testy działania przenośników przemysłowych. YUFENG koncentruje się na praktycznym działaniu aplikacji, a nie na parametrach teoretycznych.

2. Symetryczna struktura samoczyszcząca z podwójną spiralą

Dwukierunkowa spiralna konstrukcja w sposób ciągły usuwa lepkie materiały, zachowując zrównoważony kontakt paska. Zmniejsza częstotliwość odchyleń taśmy, zapobiega miejscowemu ścieraniu taśmy i poprawia stabilność transportu w warunkach wilgotnych i lepkich materiałów.

3. Uszczelnienie wielokanałowe i ochrona antykorozyjna

Połączenie labiryntowego uszczelnienia kompozytowego i cynkowanej ogniowo ochrony powierzchni zapobiega uszkodzeniu łożysk wewnętrznych przez kurz, błotnistą wodę i materiały korozyjne, zapewniając długoterminową, bezobsługową pracę.

4. Zintegrowany projekt zapewniający niższe koszty operacyjne

Zmniejszając gromadzenie się materiału, częstotliwość czyszczenia, wymianę rolek i uszkodzenie paska, spiralna rolka zwrotna luźnego YUFENG pomaga klientom obniżyć całkowite koszty konserwacji przenośnika i poprawić wydajność produkcji.

5. Profesjonalna fabryczna kontrola jakości

YUFENG prowadzi zautomatyzowane warsztaty cięcia, spawania, montażu i testowania zgodnie ze standardami zarządzania jakością ISO9001. Każdy gotowy wałek przed wysyłką przechodzi kontrolę obejmującą badanie koncentryczności, badanie oporu obrotowego i weryfikację szczelności.

Odpowiednie scenariusze zastosowań przemysłowych

1. Górnicze systemy przenośników

Nadaje się do podziemnych i odkrywkowych kopalń węgla, transportujących mokry muł węglowy, pył skały płonnej i błotniste materiały mineralne, gdzie często występuje przyczepność taśmy powrotnej.

2. Transport materiałów sypkich w porcie przybrzeżnym

Przeznaczony do proszków mineralnych, rudy żelaza, piasku i innych materiałów sypkich transportowanych w wilgotnym środowisku morskim, gdzie występuje ryzyko korozji we mgle solnej.

3. Przemysł cementowy, metalurgiczny i energetyki cieplnej

Nadaje się do lepkiego popiołu, pozostałości klinkieru, żużla paleniskowego i innych materiałów przemysłowych, które łatwo gromadzą się na konwencjonalnych walcach powrotnych.

4. Zakłady przeróbki minerałów i kruszywa

Nadaje się do systemów przenośnikowych mokrego błota, kruszywa piaskowego i minerałów wymagających ciągłego samooczyszczania.

5. Systemy przenośnikowe z częstymi problemami z przyczepnością

Idealny do każdej sekcji przenośnika powrotnego, w której występuje gromadzenie się materiału, odchylenia pasa, częste wymagania czyszczenia i krótka żywotność rolek.

Dlaczego warto wybrać YUFENG?

Niezawodne rozwiązanie samoczyszczącego przenośnika od profesjonalnego producenta

Rolka zwrotna spiralna YUFENG łączy w sobie precyzyjną technologię konstrukcji spiralnej, zweryfikowane doświadczenie w zastosowaniach przemysłowych i ustandaryzowaną fabryczną kontrolę jakości. Zaprojektowany do środowisk transportu lepkich materiałów, pomaga wyeliminować gromadzenie się materiału, zmniejszyć problemy z odchyleniami taśmy i zminimalizować nieplanowane przestoje przenośnika.

Bezpośrednie dostawy fabryczne i dostosowane wsparcie

Jako profesjonalny producent komponentów przenośników, YUFENG zapewnia bezpośrednie dostawy fabryczne, niestandardowe specyfikacje, konsultacje techniczne i usługi dopasowywania aplikacji dla globalnych integratorów systemów transportu luzem.

Popraw niezawodność przenośników dzięki YUFENG

Wybierz rolkę napinającą YUFENG, aby uzyskać automatyczne działanie samooczyszczające, niezawodną ochronę antykorozyjną i stabilną pracę paska powrotnego w wymagających zastosowaniach w transporcie przemysłowym.

Często zadawane pytania

P1: Jaka jest różnica między kołem napinającym o gładkim powrocie a rolką napinającą o spiralnym powrocie?

Zwykłe koła napinające o gładkim powrocie zapewniają jedynie podstawowe podparcie paska. Lepkie materiały mogą łatwo gromadzić się na powierzchni rolki, powodując odchylenie paska i konieczność częstego czyszczenia.

Rolka napinająca YUFENG wykorzystuje dwukierunkową strukturę spiralną do ciągłego usuwania pozostałości materiałów podczas pracy, utrzymując powierzchnię styku paska w czystości i redukując problemy z odchyleniami spowodowane gromadzeniem się materiału.

P2: Jak sprawdzić jakość rolki napinającej ze spiralnym powrotem przed zakupem?

Klienci powinni skupić się na trzech kluczowych punktach:

1. Jakość spawania spiralnego

Zgarniak spiralny powinien być trwale zespawany z płaszczem walca, aby uniknąć poluzowania się podczas długotrwałej pracy.

2. Struktura uszczelniająca

Niezawodny wałek powinien wykorzystywać wielowarstwowe uszczelnienie labiryntowe zamiast prostych pierścieni przeciwpyłowych, aby zapobiec uszkodzeniu łożyska przez kurz i wodę.

3. Obróbka antykorozyjna

Ocynkowane ogniowo panewki rolek zapewniają lepszą odporność na korozję w środowiskach zewnętrznych, górniczych i wilgotnych środowiskach przemysłowych.

P3: Jakie materiały są dostępne na konstrukcje spiralne?

1. Lot spiralny ze stali węglowej

Zapewnia wysoką odporność na zużycie i udarność, odpowiedni dla górnictwa, portów, cementowni i innych ciężkich zastosowań.

2. Gumowy lot spiralny

Zapewnia bardziej miękki kontakt taśmy i nadaje się do transportu lekkich ładunków. Ma jednak niższą odporność na wysoką temperaturę i silne ścieranie.

Skontaktuj się z YUFENGiem

Skontaktuj się z firmą YUFENG, aby uzyskać arkusze danych technicznych, niestandardowe rysunki, testy próbek i bezpośrednie ceny fabryczne rozwiązań rolek napinających ze spiralnym powrotem.
