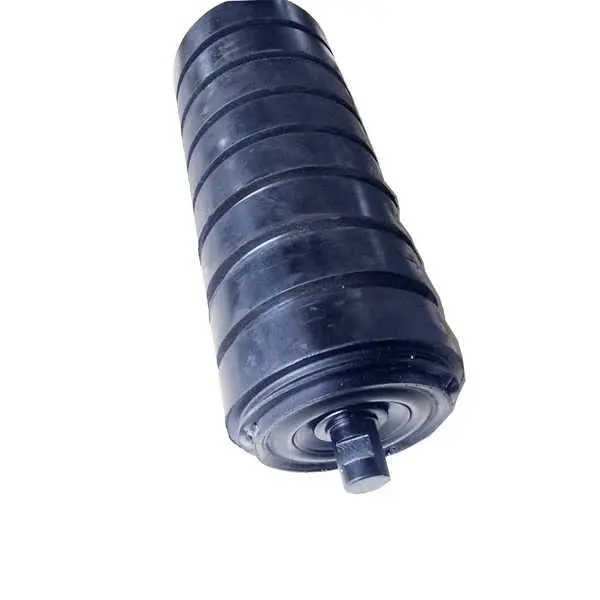

Gumowa rolka napinacza udarowego z pierścieniem

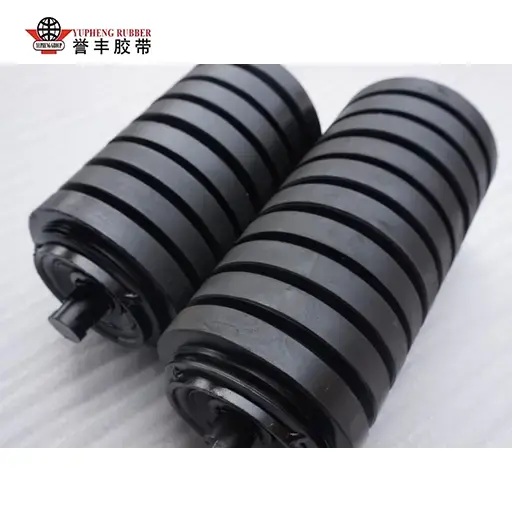

Rolka napinająca z gumowym pierścieniem YUFENG to dedykowany element przenośnika buforowego opracowany niezależnie i produkowany masowo w naszej fabryce, zoptymalizowany wyłącznie pod kątem sekcji rynny załadunkowej o dużym wpływie, w których ruda bryłowa, węgiel i kamień spadają pionowo. W odróżnieniu od tradycyjnych, całkowicie gładkich stalowych kół napinających, które przenoszą całą siłę spadania bezpośrednio na przenośnik taśmowy, to koło napinające instaluje w równych odstępach grube, elastyczne gumowe pierścienie na bezszwowej stalowej powłoce rolki. Segmentowe poduszki gumowe odkształcają się elastycznie pod wpływem silnego uderzenia, rozkładając skoncentrowany nacisk na szeroką powierzchnię styku, eliminując lokalne skoki naprężeń, które powodują przebicie paska i rozdarcie wzdłużne. Służy jako niezbędna część pasująca do linii transportu materiałów sypkich o dużym obciążeniu i dużych wysokościach zrzutu, całkowicie wypełniając lukę w wydajności zwykłych stalowych kół napinających, które nie mają zdolności amortyzowania uderzeń.

Rzemiosło materiałowe i produkcyjne

Wszystkie surowce walca napinającego z gumowym pierścieniem YUFENG poddawane są ścisłej kontroli przychodzącej od kwalifikowanych dostawców. W powłoce walca zastosowano pogrubioną, bezszwową stal węglową Q235 z pełnym cynkowaniem ogniowym, co zapewnia lepszą odporność na błotnistą wodę, popiół alkaliczny i przybrzeżną mgłę solną. Pierścienie buforowe wykonane są z mieszanki gumy NR/SBR o twardości 65±5 Shore A, zapewniając elastyczną amortyzację, odporność na zużycie i długotrwałą odporność na odkształcenia pod wielokrotnym uderzeniem.

Materiał gumowego pierścienia i ochrona przed uderzeniami

Segmentowe pierścienie gumowe wykorzystują mieszankę gumy 65±5 Shore A NR/SBR, aby pochłaniać powtarzające się uderzenia spadających materiałów. Ich elastyczna struktura pomaga rozłożyć skoncentrowane obciążenia na powierzchni paska, zmniejszając ryzyko przebicia, rozdarcia i trwałego odkształcenia podczas ciągłych operacji ładowania.

Uszczelnienie rolek i ochrona łożysk

Wał z litej stali o rozmiarze 45 # jest obrabiany maszynowo CNC i dopasowany do łożysk kulkowych poprzecznych z luzem C3 wypełnionych wysokotemperaturowym smarem litowym. Trójkanałowe nylonowe uszczelki labiryntowe i podwójne zewnętrzne gumowe pierścienie przeciwpyłowe tworzą wiele barier ochronnych przed pyłem mineralnym, błotnistą wodą i wilgocią.

Inspekcja fabryczna i kontrola jakości

Przed dostawą każde gotowe koło pasowe przechodzi kalibrację koncentryczności, test oporu obrotowego, symulację uszczelnienia w błotnistej wodzie i wielokrotne testy zmęczenia udarowego. Procedury te pomagają zweryfikować stabilność strukturalną i niezawodny obrót, zanim produkty zostaną wysłane do zastosowań przemysłowych.

Dane z testów terenowych i porównanie branżowych punktów krytycznych

YUFENG przeprowadził sześć miesięcy ciągłego śledzenia pól w kamieniołomach odkrywkowych, podziemnych kopalniach węgla i liniach transportu surowców cementowych. Gumowe rolki napinacza udarowego porównano z konwencjonalnymi gładkimi stalowymi napinaczami udarowymi w podobnych warunkach dużego spadku materiału sypkiego.

Wydajność pochłaniania uderzeń

Dane terenowe wykazały, że segmentowa struktura gumowego pierścienia pochłonęła ponad 60% zmierzonej energii uderzenia, pomagając zmniejszyć bezpośrednie przenoszenie uderzenia z dużych kawałków materiałów na taśmę przenośnika i ramę koła napinającego.

Wyniki ochrony i konserwacji paska

W sześciomiesięcznym okresie śledzenia przetestowane linie przenośników odnotowały o 72% mniej przypadków przebicia i rozdarcia taśmy, o 35% dłuższy cykl serwisowania taśmy i o 65% mniej przestojów konserwacyjnych w strefie załadunku w porównaniu z poprzednimi warunkami pracy.

Porównanie wydajności

Prawdziwe przypadki zastosowań w projektach przemysłowych

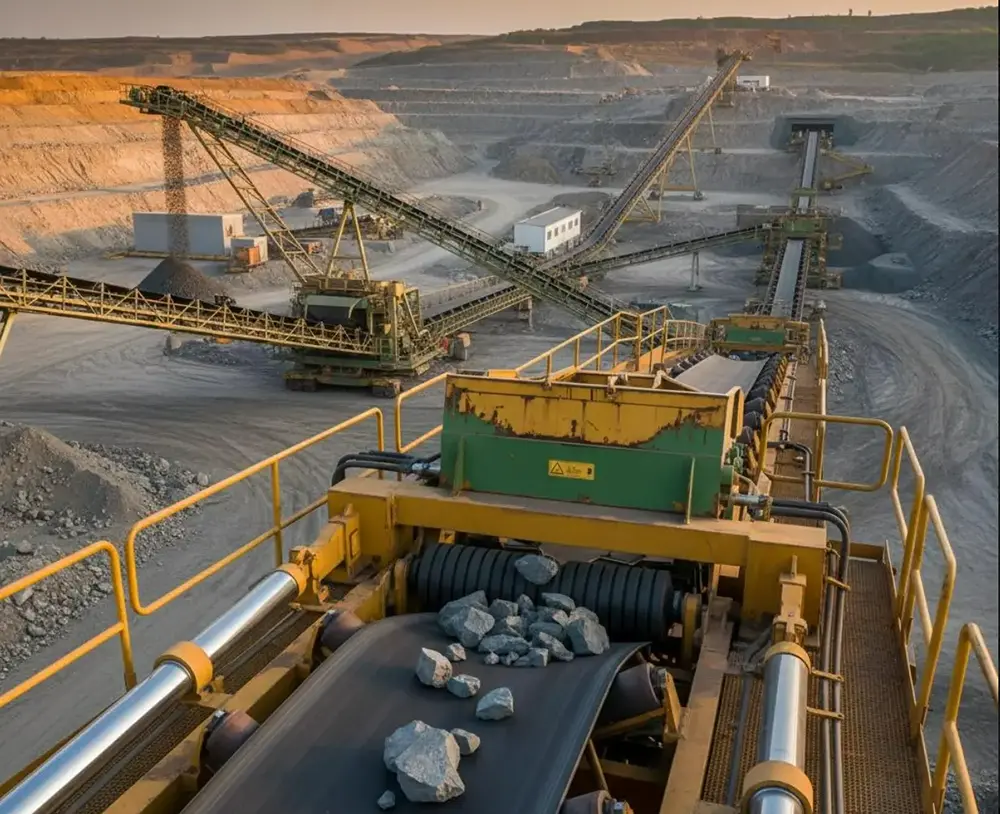

Projekt załadunku rudy żelaza w odkrywce

W projekcie dotyczącym odkrywkowej rudy żelaza w Mongolii Wewnętrznej zainstalowano wcześniej konwencjonalne stalowe koła napinające udarowe pod 4-metrową rynną zrzutową. Duże bryły rudy często powodowały przebicia taśmy przenośnika i wielokrotne naprawy łatowe. Po modernizacji strefy ładowania za pomocą rolek napinających z gumowym pierścieniem YUFENG, liczba przypadków przebicia paska została znacznie zmniejszona i zaprzestano cotygodniowej konserwacji łatek. Odnotowane miesięczne koszty naprawy i zakupu pasów spadły o 61%.

Linie do przesyłu cementu i materiałów sypkich

Koła napinające YUFENG z pierścieniem gumowym nadają się również do transportu surowców cementowych, rozładunku kamienia i systemów podawania węgla, gdzie duże lub nieregularne materiały generują skoncentrowane uderzenie w punktach przesyłu. Elastyczne pierścienie pomagają chronić pasek, a uszczelniona konstrukcja rolek zapewnia stabilną pracę w zapylonym środowisku przemysłowym.

Wsparcie weryfikacji projektu

YUFENG może dostarczyć specyfikacje produktu, zapisy z inspekcji fabrycznej, zdjęcia instalacyjne i dostępną dokumentację operacyjną w terenie w celu wsparcia oceny technicznej klienta, wyboru sprzętu i składania ofert projektowych.

Pełne parametry specyfikacji produktu

Dlaczego warto wybrać produkty fabryczne YUFENG

Zintegrowane możliwości produkcyjne

YUFENG kontroluje we własnym zakresie kluczowe procesy produkcyjne, w tym obróbkę rur nawojowych, formowanie pierścieni gumowych, montaż łożysk i kontrolę gotowego produktu. Ten zintegrowany przepływ pracy pomaga zachować spójne wymiary, jakość montażu pierścienia gumowego i ogólną wydajność montażu w różnych partiach produkcyjnych.

Skoncentrowane rozwiązanie problemów ze strefą ładowania

Nasza rolka napinająca z gumowym pierścieniem jest przeznaczona do punktów przesyłowych, w których spadający węgiel, ruda, kruszywo i inne materiały sypkie mogą powodować przebicie, rozdarcie i nadmierne wibracje paska. Elastyczne gumowe pierścienie amortyzują uderzenia, a wielostopniowa struktura uszczelniająca chroni zespół łożyska, pomagając zmniejszyć przerwy konserwacyjne i częstotliwość wymiany.

Bezpośredni serwis fabryczny i wsparcie projektowe

YUFENG zapewnia bezpośrednie ceny fabryczne, konsultacje techniczne, niestandardowe rysunki i wsparcie przykładowe. Produkty niestandardowe można ocenić na podstawie testów udarności i szczelności przed wysyłką, natomiast zamówienia wielkoseryjne są planowane zgodnie z możliwościami produkcyjnymi, aby zapewnić stabilną realizację projektu.

Często zadawane pytania

P1: Jaka jest podstawowa różnica między rolką napinającą z gumowym pierścieniem a zwykłymi gładkimi stalowymi kołami napinającymi?

Główną różnicą jest struktura amortyzacji. Gładkie stalowe koła napinające przenoszą spadające uderzenie bezpośrednio na taśmę przenośnika, natomiast rolki napinające YUFENG z gumowym pierścieniem napinającym wykorzystują segmentowe elastyczne gumowe pierścienie do pochłaniania i rozprowadzania energii uderzenia. Dzięki temu nadają się szczególnie do punktów załadunku o dużym spadku, w których przewożone są duże materiały bryłowe.

P2: Jakie usługi dostosowywania są dostępne?

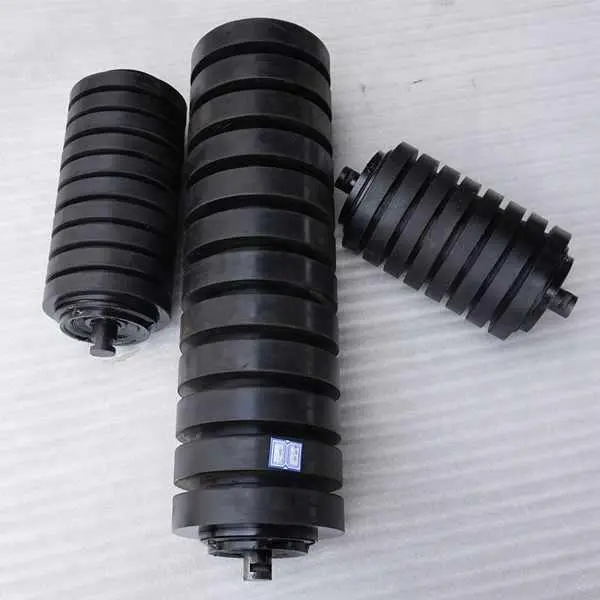

Wspieramy dostosowywanie średnicy wałka, długości efektywnej, grubości pierścienia gumowego i rozstawu. Dostępne są również opcje specjalne, takie jak pierścienie z gumy EPDM, wzmocnione konstrukcje i elementy rolek ze stali nierdzewnej do zastosowań wysokotemperaturowych, korozyjnych lub przybrzeżnych.

P3: Jaka codzienna konserwacja jest wymagana?

Rutynowa konserwacja obejmuje głównie sprawdzanie pierścieni gumowych pod kątem pęknięć lub nietypowego zużycia oraz sprawdzenie, czy każda rolka obraca się płynnie. Regularna kontrola ramy, elementów uszczelniających i stanu łożysk może pomóc w zidentyfikowaniu potencjalnych usterek, zanim wpłyną one na działanie przenośnika.

Poproś o wycenę fabryki

Jeśli potrzebujesz kół napinających bufora udarowego do zsypów załadunkowych o dużym spadku, skontaktuj się z firmą YUFENG w celu uzyskania próbek produktów, niestandardowych specyfikacji, rysunków technicznych i bezpośredniej oferty fabrycznej. Nasz zespół inżynierów może zalecić odpowiednią konfigurację pierścienia gumowego w zależności od rozmiaru materiału, wysokości upadku, szerokości taśmy i warunków pracy.
